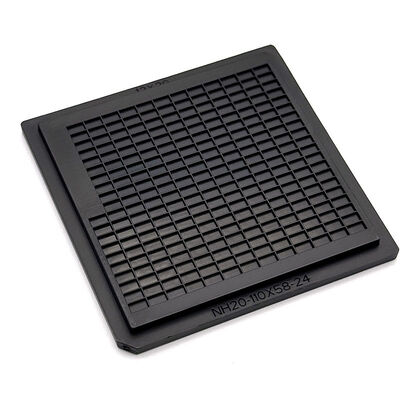

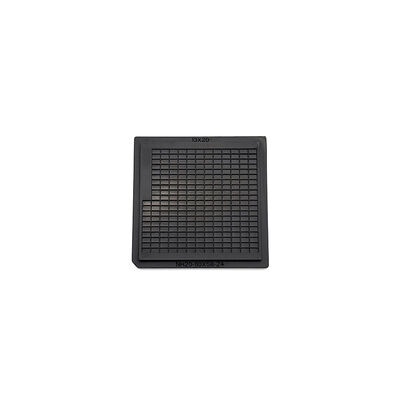

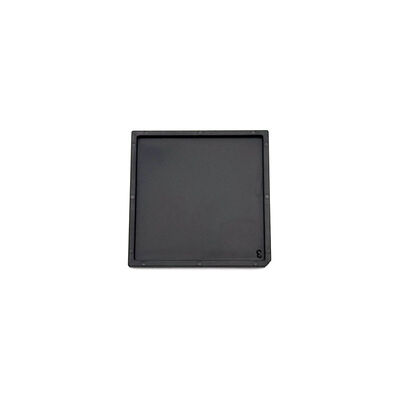

2 Inch Waffle Pack Chip Trays cho sự sắp xếp chính xác các thành phần vi điện tử

Tên thương hiệu:	Hiner-pack
Số mẫu:	HN24109
MOQ:	500
giá bán:	TBC
Điều khoản thanh toán:	100% Prepayment
Khả năng cung cấp:	2000PCS/Day

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

THÂM QUYẾN TRUNG QUỐC

Chứng nhận:

ISO 9001 SGS ROHS

Bề mặt điện trở:

1,0x10E4~1,0x10E11Ω

Màu sắc:

Đen

Vật liệu:

ABS

Cách sử dụng:

Lưu trữ và vận chuyển IC/Chip

Phương pháp đúc:

ép phun

Incoterms:

EXW, FOB, CIF, DDU, DDP

cong vênh:

Tối đa 0,2mm

Tái sử dụng:

Đúng

Packaging Details:

500 Pcs/carton(According To Actual Packing）

Supply Ability:

2000PCS/Day

Mô tả sản phẩm

2 Inch Waffle Pack Chip Trays cho sự sắp xếp chính xác các thành phần vi điện tử

Dòng High Precision Waffle Pack Chip Tray là nền tảng của quản lý thành phần vi điện tử đáng tin cậy,được thiết kế đặc biệt cho các ứng dụng mà độ chính xác kích thước là không thể thương lượngTrong khi nhiều người mang thông thường bị biến dạng vi mô, các khay định dạng 2 inch của chúng tôi được thiết kế để duy trì mức độ phẳng tuyệt đối trong suốt vòng đời hoạt động của chúng.
Bí mật cho sự ổn định này nằm trong quy trình sản xuất tiên tiến của chúng tôi, bắt đầu với phân tích Moldflow toàn diện.Bằng cách mô phỏng quá trình đúc phun trước khi công cụ đầu tiên được cắt, các kỹ sư của chúng tôi có thể dự đoán chính xác và giảm thiểu các điểm co lại hoặc căng thẳng tiềm năng.Cách tiếp cận dựa trên dữ liệu này đảm bảo rằng ma trận túi đồng bộ vẫn phù hợp hoàn hảo với kích thước bên ngoài của khay, tạo ra một giao diện dự đoán cho cả kiểm tra thủ công và hệ thống xử lý tự động.
Được chế tạo từ nhựa ABS hoặc PC dẫn điện,Các gói waffle này cung cấp bảo vệ điện tĩnh thiết yếu (ESD) cần thiết cho các gói khỏa thân nhạy cảm và các gói chip (CSP)Thiết kế của khay có một mô hình thường xuyên của xương sườn tách mà xác định mỗi túi, đảm bảo rằng ngay cả các thành phần 2.5D mong manh nhất được đệm trong một môi trường an toàn, không có chuyển động.Đối với các luồng công việc tiêu chuẩn, những khay này cung cấp một giải pháp hiệu quả về chi phí, chính xác cao tuân thủ các tiêu chuẩn công nghiệp không chính thức cho vi điện tử định dạng nhỏ.

Tính năng chính/Lợi ích

Tối ưu hóa dòng khuôn tiên tiến
Sự khoan dung kích thước cao hơn
Bảo vệ ESD vĩnh viễn
Chọn vật liệu để ổn định
Dấu chân 2 × 2 inch tiêu chuẩn công nghiệp

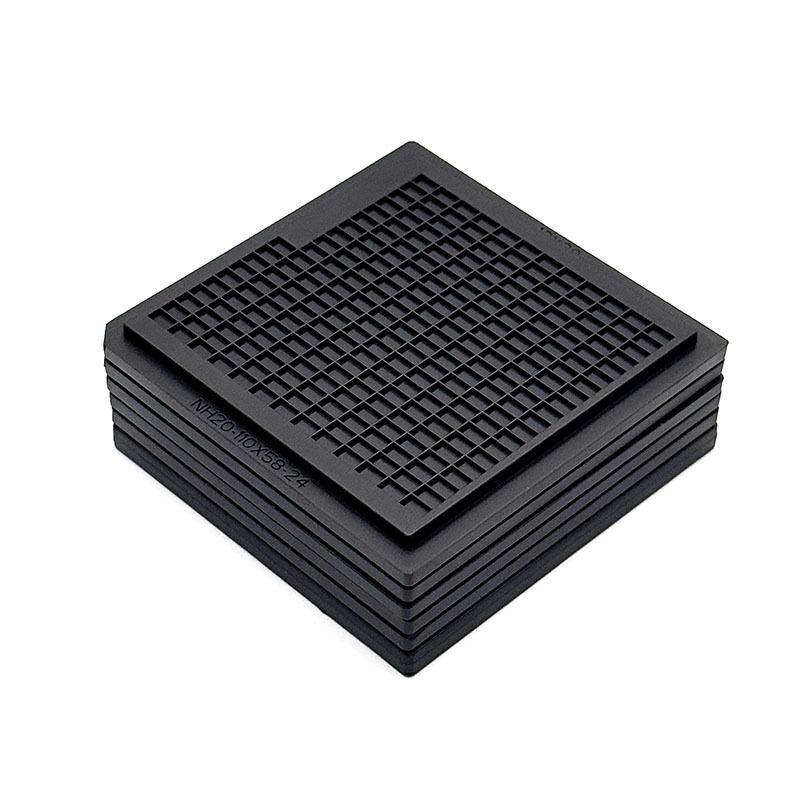

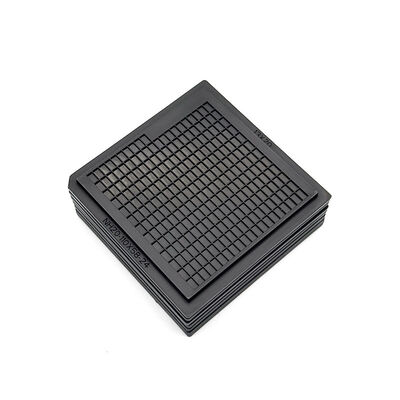

An ninh xếp chồng lên nhau

Thông số kỹ thuật

Thương hiệu		Bao gồm:
Mô hình		HN24109
Vật liệu		ABS
Loại khay		2 inch Waffle Pack
Màu sắc		Màu đen
Kháng chiến		1.0×104 - 1.0×1011 Ω
Kích thước dòng phác thảo		50.7x50.7x4mm
Kích thước khoang		2.93x1.60x0.61mm
Ma trận QTY		13X20-10 = 250PCS
Warpage		MAX 0.2mm
Dịch vụ		Chấp nhận OEM, ODM
Giấy chứng nhận		RoHS, ISO

Ứng dụng

Các chất mang độ chính xác cao này được tối ưu hóa cho các quy trình bán dẫn Back-End, nơi sự sắp xếp là mối quan tâm chính.nơi độ phẳng của khay ngăn chặn máy "chọn sai"; Kiểm tra thủ công và tự động, cung cấp một mặt phẳng tiêu cự ổn định cho thiết bị quang học; và Kitting cho lắp ráp nguyên mẫu, nơi một lượng nhỏ các khuôn khác nhau phải được tổ chức và bảo vệ.Vì kích thước ổn định và bảo vệ đáng tin cậy, chúng cũng được áp dụng rộng rãi trong vi điện tử hàng không vũ trụ và quốc phòng, nơi khả năng truy xuất nguồn gốc các thành phần và an ninh vật lý là điều tối quan trọng.Cho dù được xử lý bằng tay trong phòng thí nghiệm R&D hoặc được đưa vào dây chuyền lắp ráp tự động, những gói waffle đảm bảo các thành phần của bạn vẫn ở chính xác nơi chúng thuộc về.

Tùy chỉnh

Chúng tôi cung cấp khả năng tùy biến sâu để điều chỉnh khay của chúng tôi cho các hạn chế quy trình cụ thể của bạn.bao gồm thêm các bức tường cong hoặc cắt giảm nhẹ góc chuyên biệt để phù hợp với các tính năng thành phần cụ thể như quả cầu hàn hoặc miếng đệm nhạy cảmTrong khi các khay tiêu chuẩn là cho sử dụng môi trường, chúng tôi có thể thảo luận về nâng cấp vật liệu dựa trên nhu cầu môi trường của bạn, lựa chọn giữa các loại nhựa dẫn điện khác nhau hoặc màu sắc chuyên biệt để theo dõi lô.Tùy chỉnh cũng mở rộng để bao gồm các nhãn tham chiếu hoặc Fiducials đúc trực tiếp vào khung khay để cải thiện tốc độ và độ tin cậy của các công cụ sắp xếp tự động.

Về chúng tôi:
Hiner-pack® được thành lập vào năm 2013. Nó là một doanh nghiệp công nghệ cao tích hợp thiết kế, R & D, sản xuất, bán hàng của bao bì IC và thử nghiệm,cũng như quá trình chế tạo wafer bán dẫn trong xử lý tự động, vận chuyển và vận chuyển để cung cấp cho khách hàng các dịch vụ chìa khóa.

Tại sao chọn chúng tôi:

Nhà sản xuất trực tiếp của nhà máy JEDEC & IC
Thiết kế phù hợp với JEDEC, tương thích với tự động hóa
Hỗ trợ tùy biến OEM & ODM
Chất lượng nhất quán và nguồn cung ổn định
Được khách hàng bán dẫn toàn cầu tin tưởng
