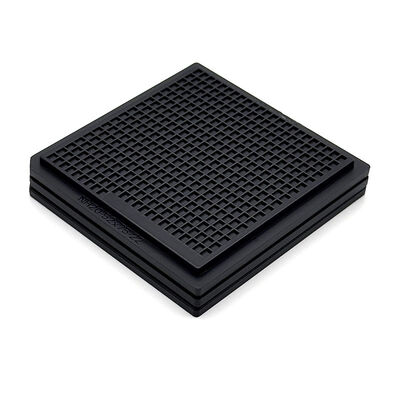

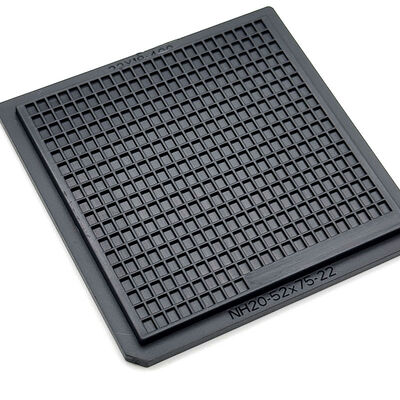

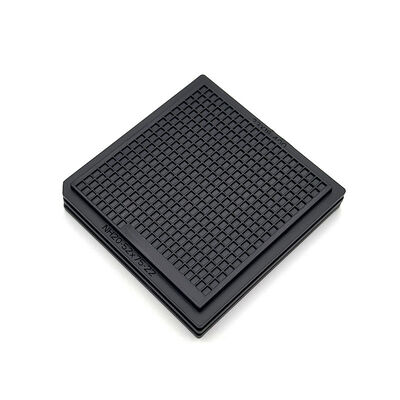

Khay đóng gói bánh quế chống tĩnh điện, tương thích phòng sạch độ tinh khiết cao, an toàn cho các thiết bị quang điện nhạy cảm

Tên thương hiệu:	Hiner-pack
Số mẫu:	HN24081
MOQ:	500
giá bán:	TBC
Điều khoản thanh toán:	100% Prepayment
Khả năng cung cấp:	2000PCS/Day

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

THÂM QUYẾN TRUNG QUỐC

Chứng nhận:

ISO 9001 ROHS SGS

sử dụng:

Vận chuyển, lưu trữ, đóng gói

Kích thước:

50,7x50,7x4mm

Bề mặt điện trở:

1,0x10E4~1,0x10E11Ω

Tái sử dụng:

Đúng

Incoterms:

EXW, FOB, CIF, DDU, DDP

cong vênh:

Tối đa 0,2mm

Vật liệu:

ABS

Packaging Details:

500 Pcs/carton(According To Actual Packing）

Supply Ability:

2000PCS/Day

Làm nổi bật:

Thẻ đóng gói waffle an toàn ESD

Thang chip IC tương thích với phòng sạch

Thang waffle thiết bị optoelectronic

Mô tả sản phẩm

Khay đóng gói bánh quế chống tĩnh điện, độ tinh khiết cao, tương thích phòng sạch cho thiết bị quang điện nhạy cảm

Trong thế giới chuyên biệt của quang học và vi quang học, độ sạch của môi trường đóng gói cũng quan trọng như khả năng bảo vệ khỏi sốc vật lý. Dòng khay chip đóng gói bánh quế độ tinh khiết cao này được thiết kế đặc biệt để xử lý và vận chuyển các thiết bị quang điện và các bộ phận quang học nhạy cảm. Không giống như các khay thông thường, các khay này được sản xuất bằng polyme chuyên dụng, không bong tróc, không chứa bột carbon. Việc lựa chọn vật liệu này rất quan trọng vì nó ngăn chặn sự giải phóng các hạt vi mô có thể làm nhiễm bẩn các thấu kính, gương hoặc bề mặt cảm biến mỏng manh.

Các tính năng/lợi ích chính

Vật liệu độ tinh khiết cao, không bong tróc
Phù hợp với phòng sạch Class 100
Bảo vệ chống tĩnh điện vĩnh viễn
Tối ưu hóa cho căn chỉnh quang học
Đường viền túi chuyên dụng

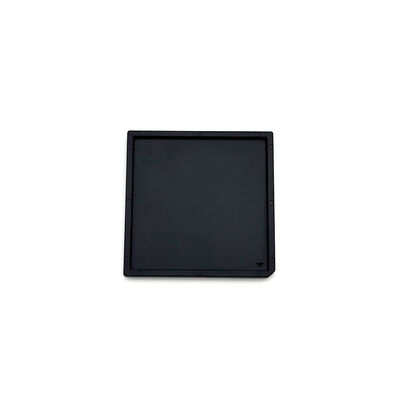

Thiết kế có thể xếp chồng với nắp đậy an toàn

Thông số kỹ thuật

Thương hiệu		Hiner-pack
Mẫu mã		HN24081
Chất liệu		ABS
Loại khay		Khay bánh quế 2 inch
Màu sắc		Đen
Điện trở		1.0×10⁴ - 1.0×10¹¹ Ω
Kích thước đường viền		50.7x50.7x4mm
Kích thước khoang		1.32x1.91x0.56mm

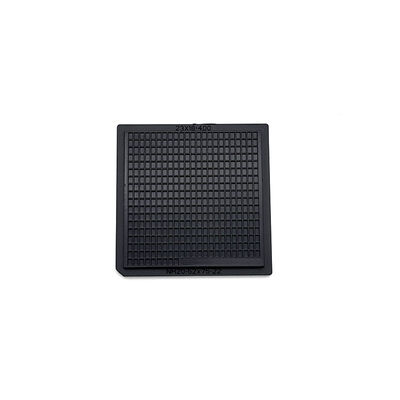

Số lượng ma trận		23x18=400PCS
Độ cong vênh		TỐI ĐA 0.2mm
Dịch vụ		Chấp nhận OEM, ODM
Chứng nhận		RoHS, ISO

Ứng dụng

Các khay đóng gói bánh quế độ tinh khiết cao này là lựa chọn hàng đầu cho các ngành Công nghiệp Quang học và Viễn thông Quang học. Ứng dụng của chúng tập trung vào việc bảo vệ các bộ phận mà sự nhiễm bẩn bề mặt là nguyên nhân gây lỗi. Các trường hợp sử dụng điển hình bao gồm: Đóng gói Diode Laser, nơi độ sạch và an toàn ESD là tối quan trọng; Xử lý Cảm biến CMOS và CCD, ngăn bụi bám vào khu vực hình ảnh; Lưu trữ Mảng vi thấu kính, đảm bảo các bộ phận quang học bằng thủy tinh hoặc nhựa mỏng manh không bị trầy xước hoặc nhiễm bẩn; và Nghiên cứu & Phát triển Khoa học, cung cấp một khay đáng tin cậy cho các bộ phận vi mô thử nghiệm. Chúng cũng được sử dụng rộng rãi trong quy trình Kiểm tra Quang học Tự động (AOI), nơi độ chính xác cao của khay đảm bảo rằng các camera tự động có thể duy trì tiêu điểm trên toàn bộ ma trận khoang. Cho dù là vận chuyển nội bộ hay vận chuyển toàn cầu, các khay này đều bảo vệ tính toàn vẹn của tài sản quang học có giá trị cao.

Tùy chỉnh

Tùy chỉnh cho các ứng dụng quang điện đòi hỏi sự hiểu biết sâu sắc về độ nhạy của linh kiện. Chúng tôi cung cấp Tối ưu hóa Hình học Toàn diện, cho phép tạo ra các khoang có các vùng "không chạm" cụ thể để bảo vệ các tính năng quang học mỏng manh. Khay có thể được đúc với màu sắc cụ thể để hỗ trợ nhận dạng linh kiện hoặc giảm thiểu phản xạ ánh sáng trong quá trình kiểm tra. Chúng tôi cung cấp các lựa chọn vật liệu từ PC chống tĩnh điện cho độ cứng cao hơn đến các phiên bản chịu nhiệt cao cho các linh kiện phải trải qua quá trình xử lý nhiệt hoặc ổn định. Đội ngũ kỹ sư của chúng tôi có thể thêm các dấu tham chiếu hoặc dấu định vị trực tiếp vào khuôn để hỗ trợ căn chỉnh tự động tốc độ cao. Chúng tôi có thể thiết kế và cung cấp khuôn tùy chỉnh hoàn chỉnh chỉ trong vòng một tháng, đảm bảo các bộ phận quang học chuyên dụng của bạn được xử lý với độ chính xác cao nhất.

Về chúng tôi:
Hiner-pack® được thành lập vào năm 2013. Đây là một doanh nghiệp công nghệ cao tích hợp Thiết kế, Nghiên cứu & Phát triển, Sản xuất, Kinh doanh các sản phẩm đóng gói và kiểm tra IC, cũng như quy trình sản xuất tấm wafer bán dẫn trong xử lý, mang và vận chuyển tự động để cung cấp cho khách hàng các dịch vụ trọn gói.

Tại sao chọn chúng tôi:

Nhà sản xuất trực tiếp từ nhà máy các khay JEDEC & IC
Thiết kế tuân thủ JEDEC, tương thích với tự động hóa
Hỗ trợ tùy chỉnh OEM & ODM
Chất lượng nhất quán và nguồn cung ổn định
Được tin cậy bởi các khách hàng bán dẫn toàn cầu
