Tray chip 2 inch Waffle Pack chống tĩnh vĩnh viễn cho R & D Prototyping và lắp ráp hàng loạt

Tray chip 2 inch Waffle Pack chống tĩnh vĩnh viễn cho R & D Prototyping và lắp ráp hàng loạt

Tên thương hiệu: Hiner-pack
Số mẫu: HN24080
MOQ: 500
giá bán: TBC
Điều khoản thanh toán: 100% Prepayment
Khả năng cung cấp: 2000PCS/Day
Thông tin chi tiết
Nguồn gốc:
THÂM QUYẾN TRUNG QUỐC
Chứng nhận:
ISO 9001 ROHS SGS
Vật liệu:
ABS
Phương pháp đúc:
ép phun
cong vênh:
Tối đa 0,2mm
Màu sắc:
Đen
Incoterms:
EXW, FOB, CIF, DDU, DDP
Tài sản:
ESD
Kích thước:
50,7x50,7x4mm
Packaging Details:
500 Pcs/carton(According To Actual Packing)
Supply Ability:
2000PCS/Day
Làm nổi bật:

Thang chip IC chống tĩnh vĩnh viễn

,

2 inch waffle pack tray

,

R&D prototyping chip tray

Mô tả sản phẩm

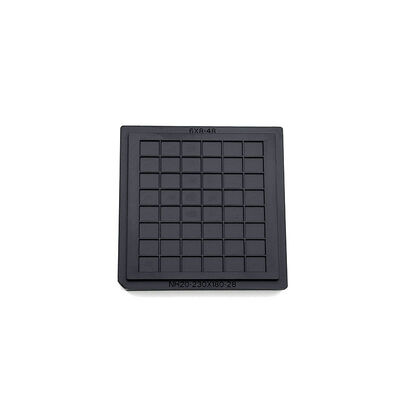

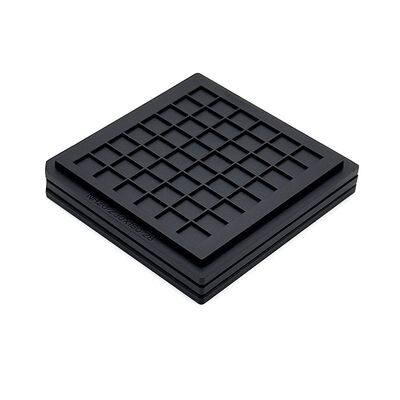

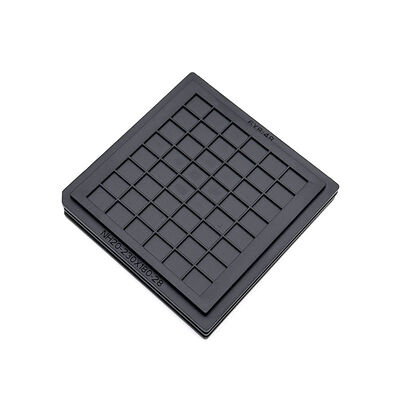

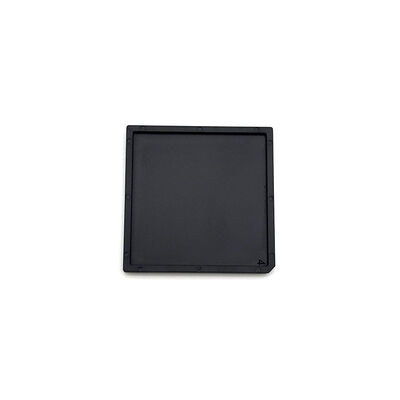

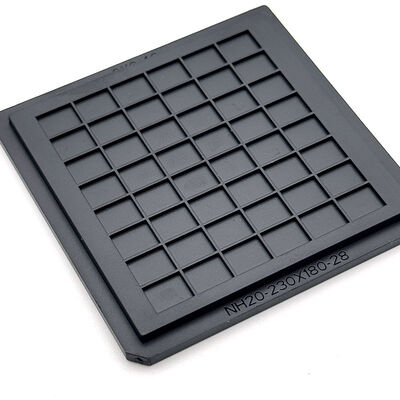

Khay đóng gói bánh quế chống tĩnh điện vĩnh viễn 2 inch cho nghiên cứu và phát triển, tạo mẫu và lắp ráp theo lô
Khay đóng gói bánh quế được định vị là một vật mang chi phí hiệu quả, tiện ích cao, lý tưởng cho các phòng thí nghiệm nghiên cứu và phát triển, dây chuyền kỹ thuật và lắp ráp mẫu thử theo lô, nơi ưu tiên chi phí ban đầu và triển khai nhanh chóng. Trong khi vẫn duy trì chất lượng và độ chính xác cao cần thiết cho vi điện tử, khay này tập trung vào định dạng 2x2 inch được chấp nhận rộng rãi, thuận tiện cho các bộ phận nhỏ, nhạy cảm. Nó được chế tạo từ vật liệu ABS chống tĩnh điện vĩnh viễn, chất lượng cao. Vật liệu này cung cấp khả năng bảo vệ ESD thiết yếu cần thiết để xử lý an toàn các chip trần và gói chip (CSP) mà không tốn chi phí cao liên quan đến vật liệu chuyên dụng có thể nướng hoặc gia cố sợi carbon, làm cho nó trở thành một giải pháp điểm vào tuyệt vời.
Các tính năng/lợi ích chính
  • Vật liệu ABS chống tĩnh điện vĩnh viễn

  • Kích thước nhỏ gọn 2x2 inch lý tưởng

  • Tùy chỉnh nhanh chóng
  • Có thể xếp chồng và xử lý an toàn
  • Đúc chính xác để căn chỉnh
Thông số kỹ thuật
Thương hiệu Hiner-pack
Mẫu mã HN24080
Vật liệu ABS
Loại khay Khay đóng gói bánh quế 2 inch
Màu sắc Đen
Điện trở 1.0x10⁴ - 1.0x10¹¹ Ω
Kích thước đường viền 50.7x50.7x4mm
Kích thước khoang 5.84x4.57x0.72mm
Số lượng ma trận 6x8=48PCS
Độ cong vênh Tối đa 0.2mm
Dịch vụ Chấp nhận OEM, ODM
Chứng nhận RoHS, ISO
Ứng dụng
Khay đóng gói bánh quế này chủ yếu được áp dụng trong giai đoạn đầu của vòng đời linh kiện và trong các quy trình có số lượng thấp hơn. Nó hoàn toàn phù hợp cho: Sử dụng trong phòng thí nghiệm R&D, cung cấp một cách an toàn và có tổ chức để quản lý và thử nghiệm số lượng nhỏ các thiết kế bán dẫn hoặc quang học mới; Lắp ráp mẫu thử và chạy kỹ thuật, cho phép xử lý nhanh chóng, an toàn các lô linh kiện giới hạn trước khi mở rộng sản xuất đầy đủ; Phân loại và kiểm tra chip thủ công, nơi kích thước nhỏ gọn và các túi ổn định của khay tạo điều kiện thuận lợi cho việc thao tác thủ công dễ dàng và kiểm tra chất lượng trực quan; và Chuyển linh kiện nội bộ, cung cấp một vật mang chi phí thấp, an toàn để di chuyển linh kiện giữa các trạm làm việc khác nhau trong một cơ sở. Bởi vì nhiều quy trình hiện có đã sử dụng định dạng khay đóng gói bánh quế, khay này cung cấp một điểm vào dễ dàng, rủi ro thấp cho các linh kiện mới di chuyển vào quy trình làm việc đã thiết lập, làm cho quá trình chuyển đổi liền mạch và tiết kiệm chi phí.
Tùy chỉnh
Việc tùy chỉnh cho khay tập trung vào R&D nhấn mạnh vào chức năng và chi phí không tái diễn tối thiểu (NRE). Mặc dù vật liệu tiêu chuẩn là ABS chống tĩnh điện, chúng tôi cung cấp tùy chỉnh về: Hình dạng khoang cụ thể được thiết kế để bảo vệ các tính năng quan trọng như miếng đệm đầu cuối hoặc ống kính trên các linh kiện mẫu thử; Mã hóa màu bằng cách sử dụng các loại nhựa chống tĩnh điện khác nhau để phân biệt trực quan các phiên bản linh kiện hoặc lô thử nghiệm khác nhau; và Thiết kế khuôn đơn giản hóa được tối ưu hóa để giảm phí NRE cho các hình dạng tùy chỉnh hoàn toàn mới. Chúng tôi cũng có thể tích hợp các tính năng căn chỉnh cơ bản như các rãnh hở hoặc thành côn để phù hợp với các thử nghiệm chọn và đặt bán tự động giai đoạn đầu. Chuyên môn của chúng tôi cho phép chúng tôi cung cấp các khoang có kích thước tùy chỉnh và các tính năng cụ thể mà không cần kỹ thuật quá mức giải pháp, giữ cho trọng tâm là tốc độ và hiệu quả chi phí cho các yêu cầu số lượng thấp.
Về chúng tôi:
Hiner-pack® được thành lập vào năm 2013. Đây là một doanh nghiệp công nghệ cao tích hợp Thiết kế, R&D, Sản xuất, Bán hàng các gói và kiểm tra IC, cũng như quy trình sản xuất tấm bán dẫn trong xử lý, mang và vận chuyển tự động để cung cấp cho khách hàng các dịch vụ trọn gói.

Tại sao chọn chúng tôi:

  • Nhà sản xuất trực tiếp tại nhà máy các khay JEDEC & IC
  • Thiết kế tuân thủ JEDEC, tương thích với tự động hóa
  • Hỗ trợ tùy chỉnh OEM & ODM
  • Chất lượng nhất quán và nguồn cung ổn định
  • Được tin cậy bởi các khách hàng bán dẫn toàn cầu
