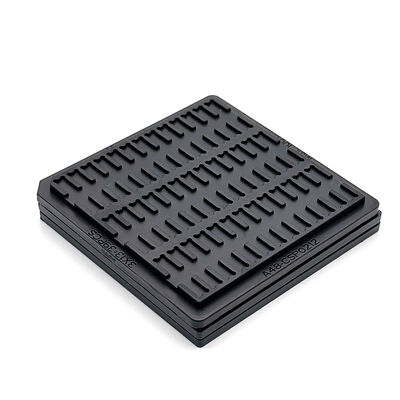

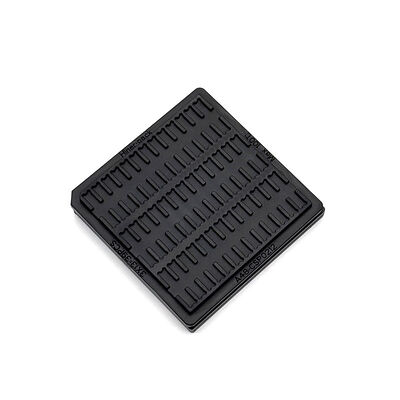

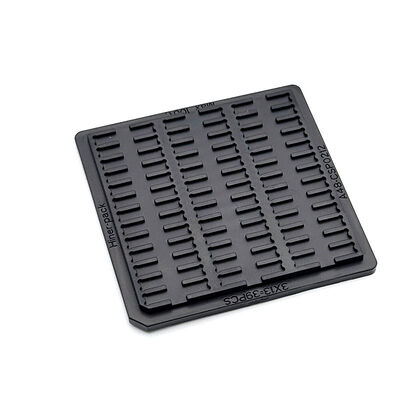

Khay chip dạng tổ ong ESD an toàn tái sử dụng với kích thước khoang tùy chỉnh để bảo vệ IC bán dẫn

Khay chip dạng tổ ong ESD an toàn tái sử dụng với kích thước khoang tùy chỉnh để bảo vệ IC bán dẫn

Tên thương hiệu: Hiner-pack
Số mẫu: HN25026
MOQ: 500 chiếc
giá bán: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Điều khoản thanh toán: T/T
Khả năng cung cấp: 2000 chiếc / ngày
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
ROHS, ISO
Trọng lượng khay:
Khác nhau, thường lên tới 500 gram mỗi khoang
Màu sắc:
Đen
Đảm bảo chất lượng:
Đảm bảo giao hàng, chất lượng đáng tin cậy
Kích thước đường viền:
50,8x50,8x3,94 mm
Kích thước khoang:
12.12X2.04X0.86mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Loại khuôn:
tiêm
Tái sử dụng:
Đúng
Hình dạng khay:
hình chữ nhật
lớp học sạch sẽ:
Làm sạch chung và siêu âm
Loại IC:
BGA,QFP,QFN,LGA,PGA
Mức đóng gói:
Gói vận chuyển
cong vênh:
Cong vênh MAX 0,22mm
Dung tích:
3X13=39 CÁI
chi tiết đóng gói:
thùng carton, pallet
Khả năng cung cấp:
2000 chiếc / ngày
Làm nổi bật:

Khay chip dạng tổ ong cho kiểm tra IC bán dẫn

,

Khay chip dạng tổ ong để bảo vệ lưu trữ

,

Khay dạng tổ ong xử lý IC bán dẫn

Mô tả sản phẩm
Khay đựng chip Waffle Pack để xử lý và bảo vệ lưu trữ IC bán dẫn

Tách các chip IC riêng lẻ bên trong cấu trúc khe đặc biệt. Ngăn ngừa ma sát và va chạm lẫn nhau trong quá trình di chuyển hoạt động thường xuyên. Duy trì hiệu suất ổn định trong quá trình sử dụng chu kỳ dài hạn trong dây chuyền sản xuất bán dẫn.


Cô lập chip khỏi tiếp xúc bên ngoài để giảm thiểu rủi ro hư hỏng bề mặt. Phù hợp với quy trình kiểm tra liên tục mà không cần điều chỉnh thêm. Giữ các bộ phận ổn định trong các chu kỳ kiểm tra, phân loại và lưu kho.


Hỗ trợ xếp chồng gọn gàng để tận dụng tối đa không gian nhà máy. Giữ nguyên hình dạng khe ban đầu dưới áp lực xếp chồng thông thường. Đáp ứng các yêu cầu lưu trữ và xử lý tiêu chuẩn cao cho các bộ phận bán dẫn chính xác.

Các tính năng/lợi ích chính
  • Hiệu suất ESD dẫn điện ổn định
  • Bảo vệ chip khỏi hư hỏng bề mặt
  • Thích ứng với kiểm tra & lưu trữ dài hạn
  • Hỗ trợ thông số kỹ thuật tùy chỉnh
  • Nhà máy có chứng nhận ISO và sản phẩm tuân thủ tiêu chuẩn RoHS.
Thông số kỹ thuật
Thương hiệu Hiner-pack
Mẫu mã HN25026
Màu sắc Đen
Điện trở 1.0×10⁴ - 1.0×10¹¹ Ω
Kích thước đường viền 50.8x50.8x3.94 mm
Kích thước khoang 12.12X2.04X0.86 mm
Số lượng ma trận 3X13=39 PCS
Độ cong TỐI ĐA 0.22 mm
Dịch vụ Chấp nhận OEM, ODM
Tùy chọn túi tùy chỉnh Có sẵn
Ứng dụng

Xử lý kiểm tra IC bán dẫn, phân loại linh kiện và lưu kho ngắn hạn. Cô lập các chip chính xác trong quá trình kiểm tra và lưu thông nội bộ nhà máy. Giảm tỷ lệ phế phẩm do cọ xát và va đập giữa các chip.


Hoạt động trong các xưởng kiểm tra bán dẫn và khu vực kiểm kê linh kiện. Cung cấp giải pháp giữ ổn định đáng tin cậy cho nhiều loại bộ phận IC trong các chu kỳ sản xuất hàng loạt.

Dịch vụ tùy chỉnh
Tùy chỉnh kích thước khe, bố cục khoang và kích thước tổng thể bên ngoài để phù hợp với các đường viền chip IC khác nhau. Sửa đổi độ cứng vật liệu và hiệu suất chống tĩnh điện để đáp ứng các điều kiện sản xuất độc đáo. Cung cấp các mẫu tiền sản xuất để xác minh hiệu suất. Chấp nhận tùy chỉnh đơn hàng số lượng lớn để đáp ứng các yêu cầu lưu trữ và xử lý linh kiện bán dẫn đa dạng.
Về chúng tôi:
Hiner-pack® được thành lập vào năm 2013. Đây là một doanh nghiệp công nghệ cao tích hợp Thiết kế, Nghiên cứu & Phát triển, Sản xuất, Kinh doanh các sản phẩm đóng gói và kiểm tra IC, cũng như quy trình sản xuất tấm wafer bán dẫn trong xử lý, vận chuyển và vận tải tự động để cung cấp dịch vụ trọn gói cho khách hàng.

Tại sao chọn chúng tôi:

  • Kinh nghiệm phong phú trong Khay JEDEC / IC / Waffle Pack
  • Khả năng thiết kế khuôn mẫu nội bộ
  • Phát triển mẫu nhanh chóng
  • Quy trình QC nghiêm ngặt
  • Nguồn cung ổn định cho khách hàng bán dẫn toàn cầu
