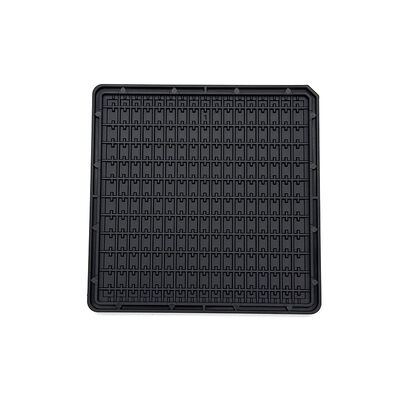

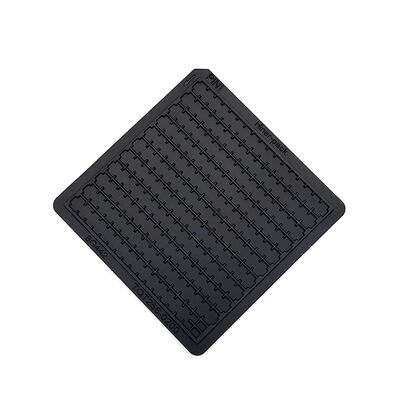

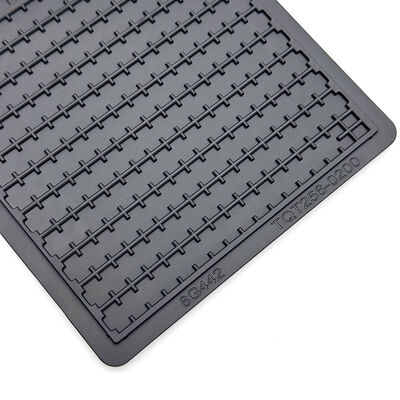

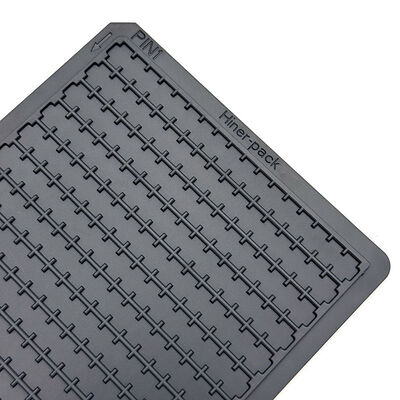

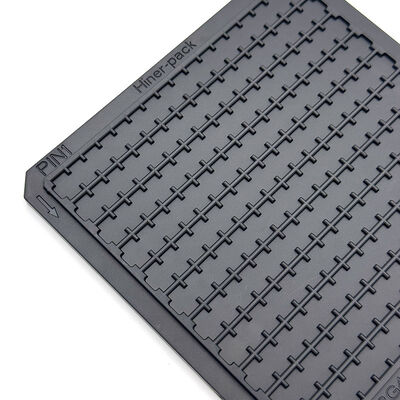

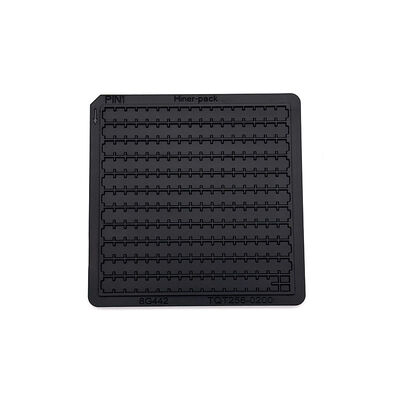

Khay đóng gói waffle ESD an toàn 4 inch nhẹ cho việc xử lý IC và bán dẫn

Khay đóng gói waffle ESD an toàn 4 inch nhẹ cho việc xử lý IC và bán dẫn

Tên thương hiệu: Hiner-pack
Số mẫu: HN25176
MOQ: 500 chiếc
giá bán: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Điều khoản thanh toán: 100% Thanh toán trước
Khả năng cung cấp: 2000 chiếc / ngày
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
RoHS、ISO
ma trận:
17X11-2=185 CÁI
Kháng độ ẩm:
Lên đến 90%
Kích thước khoang:
6,2x3,4x1,23mm
Trọng lượng công suất:
Khác nhau, thường lên tới 500 gram mỗi khoang
Kháng tia cực tím:
Đúng
cong vênh:
Ít hơn 0,76mm
Khả năng tái sử dụng:
Đúng
Ứng dụng:
Xử lý, lưu trữ và vận chuyển IC
chi tiết đóng gói:
70 ~ 100 chiếc/thùng (Theo nhu cầu của khách hàng)
Khả năng cung cấp:
2000 chiếc / ngày
Làm nổi bật:

khay waffle 4 inch nhẹ

,

Waffle pack chip tray

,

Khay gói bánh quế 4 inch

Mô tả sản phẩm
Thẻ gói Waffle nhẹ 4 inch
Thẻ gói waffle nhẹ 4 inch được thiết kế để xử lý nhanh chóng và dễ dàng bằng tay trong khi vẫn bảo vệ ESD.
Tính năng chính/Lợi ích
  • Thiết kế nhẹ
  • An toàn ESD
  • Dễ xử lý
  • Khả năng tương thích gói rộng
Thông số kỹ thuật
Thương hiệu Bao gồm:
Mô hình HN25176
Vật liệu Vật liệu nhựa phân tán điện tĩnh
Khả năng tương thích Môi trường lớp 1000 / ISO 5
Màu sắc Màu đen
Kháng nổi bề mặt 1.0×104 - 1.0×1011 Ω
Kích thước dòng phác thảo 101.6x101.6x5.5 mm
Kích thước túi 6.2x3.4x1.23mm
Ma trận QTY 17X11-2=185PCS
Warpage MAX 0,76mm
Dịch vụ Chấp nhận OEM, ODM
Giấy chứng nhận RoHS, ISO
Ứng dụng
  • Bàn kiểm tra bằng tay
  • Bước nhanh
  • Giao thông vận tải nhẹ

Tùy chỉnh:

Thiết kế linh hoạt của khay hỗ trợ một loạt các cấu hình tùy chỉnh để đáp ứng các thách thức sản xuất cụ thể:

• Định dạng túi phù hợp: Điều chỉnh kích thước túi, số lượng hoặc khoảng cách để phù hợp với kích thước hoặc hình dạng phụ tùng không chuẩn.

• Tùy chọn mã hóa màu sắc: Sử dụng các vật liệu an toàn ESD trong các màu sắc được chọn để xác định các loại sản phẩm, trạm làm việc hoặc các giai đoạn sản xuất.

• In-Mold Marking: Thêm các nhận dạng cụ thể của khách hàng hoặc các tính năng theo dõi trong quá trình sản xuất để nhận dạng rõ ràng và vĩnh viễn.

• Tính năng sắp xếp chuyên biệt: Thay đổi cạnh hoặc thêm tab lập chỉ mục cụ thể cho công cụ để tối ưu hóa hiệu suất trong các hệ thống xử lý độc quyền.

Về chúng tôi:
Hiner-pack® được thành lập vào năm 2013. Nó là một doanh nghiệp công nghệ cao tích hợp thiết kế, R & D, sản xuất, bán hàng của bao bì IC và thử nghiệm,cũng như quá trình chế tạo wafer bán dẫn trong xử lý tự động, vận chuyển và vận chuyển để cung cấp cho khách hàng các dịch vụ chìa khóa.

Tại sao chọn chúng tôi:

  • Nhà sản xuất trực tiếp của nhà máy JEDEC & IC
  • Thiết kế phù hợp với JEDEC, tương thích với tự động hóa
  • Hỗ trợ tùy biến OEM & ODM
  • Chất lượng nhất quán và nguồn cung ổn định
  • Được khách hàng bán dẫn toàn cầu tin tưởng
