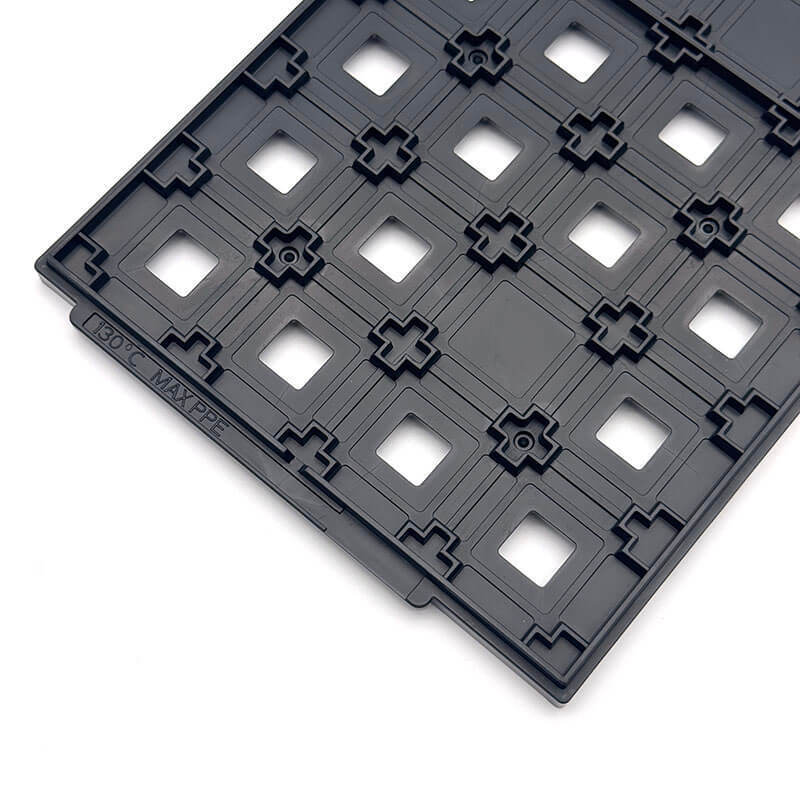

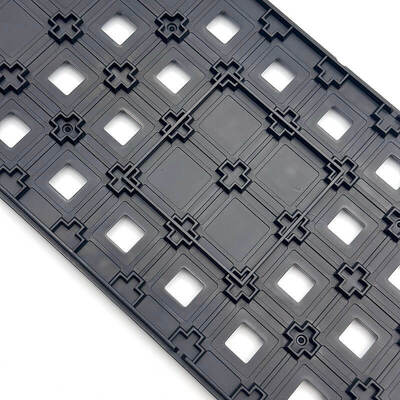

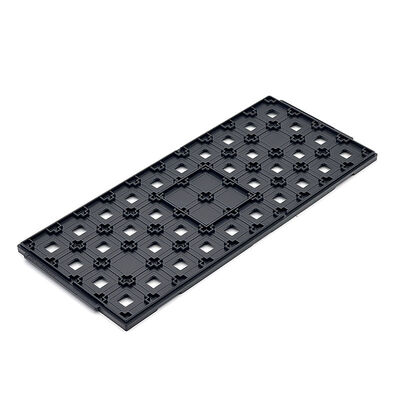

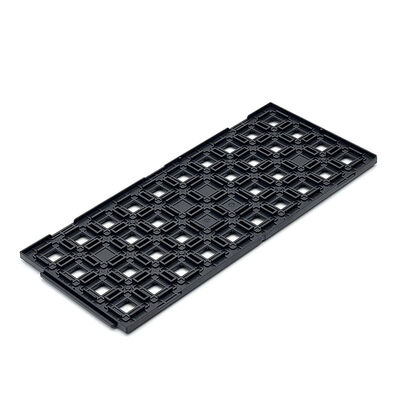

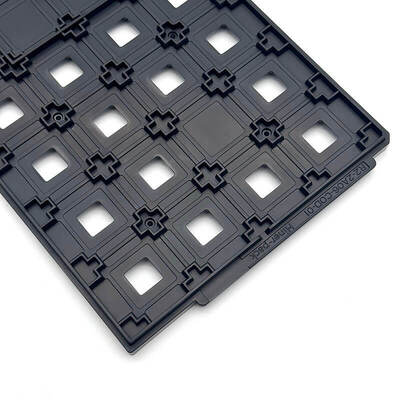

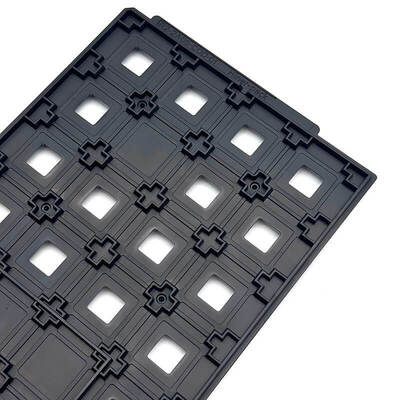

Khay IC JEDEC chắc chắn cho sản xuất sạch và an toàn cho wafer

Khay IC JEDEC chắc chắn cho sản xuất sạch và an toàn cho wafer

Tên thương hiệu: Hiner-pack
Số mẫu: HN25016
MOQ: 500 chiếc
giá bán: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Điều khoản thanh toán: T/T
Khả năng cung cấp: 2000 chiếc / ngày
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
ROHS, ISO
Trọng lượng khay:
Khác nhau, thường lên tới 500 gram mỗi khoang
Màu sắc:
Đen
Đảm bảo chất lượng:
Đảm bảo giao hàng, chất lượng đáng tin cậy
Kích thước khoang:
322,6×135,9×9,35 mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Loại khuôn:
tiêm
Tái sử dụng:
Đúng
Hình dạng khay:
hình chữ nhật
lớp học sạch sẽ:
Làm sạch chung và siêu âm
Loại IC:
BGA,QFP,QFN,LGA,PGA
Mức đóng gói:
Gói vận chuyển
Độ phẳng:
Dưới 0,78mm
Dung tích:
4X10=40 CÁI
chi tiết đóng gói:
thùng carton, pallet
Khả năng cung cấp:
2000 chiếc / ngày
Mô tả sản phẩm
Khay IC JEDEC chắc chắn cho sản xuất sạch và an toàn cho wafer
Bảo vệ các tấm bán dẫn mỏng manh khỏi bụi và va đập trong quá trình sản xuất. Duy trì sự ổn định về cấu trúc cứng nhắc để giữ các bộ phận cố định ở đúng vị trí. Duy trì điều kiện sản xuất sạch để giảm thiểu rủi ro ô nhiễm một cách hiệu quả. Bạn đang tìm giải pháp khay đáng tin cậy để xử lý wafer an toàn?

Tích hợp trơn tru với hệ thống xử lý tự động và quy trình làm việc trong phòng sạch. Vận hành nhất quán trong các bước chuyển wafer và lắp ráp chính xác. Thích ứng linh hoạt với các quy trình sản xuất và đóng gói chất bán dẫn khác nhau. Cung cấp kích thước khoang và cách sắp xếp lưới có thể tùy chỉnh hoàn toàn. Đáp ứng các tiêu chuẩn nghiêm ngặt của ngành sản xuất sạch. Cung cấp các giải pháp được cá nhân hóa phù hợp với nhu cầu đảm bảo chất lượng và sản xuất chất bán dẫn độc đáo.
Các tính năng/lợi ích chính
  • Cấu trúc bền vững
  • Chống bụi hiệu quả
  • Bảo vệ quy trình đóng gói wafer
  • Hỗ trợ sản xuất sạch
  • Tùy chỉnh linh hoạt
Thông số kỹ thuật
Thương hiệu gói Hiner
Người mẫu HN25016
Vật liệu PPE
Loại gói JEDEC
Màu sắc Đen
Sức chống cự 1,0×10⁴ - 1,0×10¹¹ Ω
Kích thước đường viền 322,6×135,9×9,35mm
Kích thước khoang 23×23×0,8mm
Ma trận QTY 4X10=40 CÁI
cong vênh TỐI ĐA 0,78mm
Dịch vụ Chấp nhận OEM, ODM
Tùy chọn bỏ túi tùy chỉnh Có sẵn
Ứng dụng
Được sử dụng rộng rãi trong đóng gói wafer, phân loại khuôn, lắp ráp chất bán dẫn và xử lý phòng sạch. Hoàn hảo cho dây chuyền sản xuất có độ chính xác cao trong lĩnh vực đóng gói bán dẫn và sản xuất mạch tích hợp.

Cũng được áp dụng trong vận chuyển wafer giữa các nhà máy, lưu trữ chip thành phẩm và vận chuyển hậu cần. Phục vụ các nhà máy đóng gói vi mạch, nhà sản xuất chất bán dẫn và nhà cung cấp dịch vụ hậu cần linh kiện điện tử.
Dịch vụ tùy chỉnh
Cung cấp khả năng tùy chỉnh chuyên nghiệp cho khay IC JEDEC theo kích thước wafer và nhu cầu sản xuất. Tùy chỉnh hình dạng khoang, độ sâu và cách sắp xếp để đảm bảo phù hợp hoàn hảo.

Chọn vật liệu hiệu suất cao để chống tĩnh điện, nhiệt độ cao hoặc sử dụng trong phòng sạch. Hỗ trợ xác minh nguyên mẫu và sản xuất hàng loạt. Cung cấp các giải pháp tùy chỉnh đầy đủ cho việc đóng gói và vận chuyển.
Về chúng tôi:
Hiner-pack® được thành lập vào năm 2013. Đây là một doanh nghiệp công nghệ cao tích hợp Thiết kế, R&D, Sản xuất, Kinh doanh đóng gói và thử nghiệm vi mạch, cũng như quy trình chế tạo tấm bán dẫn trong xử lý, vận chuyển và vận chuyển tự động để cung cấp cho khách hàng dịch vụ chìa khóa trao tay.

Tại sao chọn chúng tôi:

  • Kinh nghiệm phong phú về khay gói JEDEC / IC / bánh quế
  • Khả năng thiết kế khuôn mẫu trong nhà
  • Phát triển nguyên mẫu nhanh
  • Quy trình QC nghiêm ngặt
  • Nguồn cung ổn định cho khách hàng bán dẫn toàn cầu
