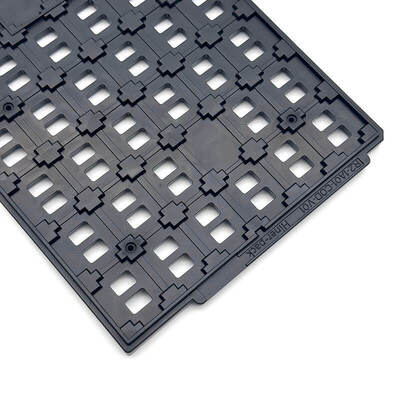

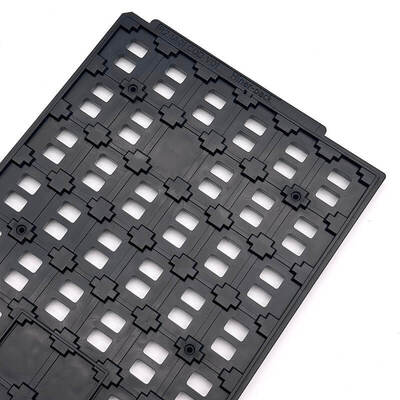

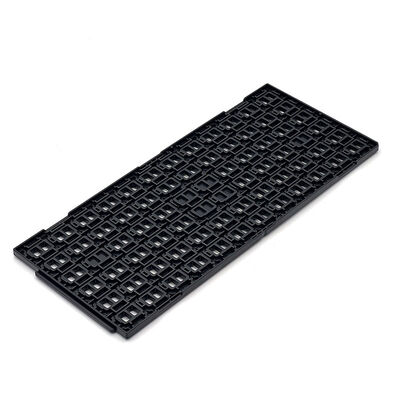

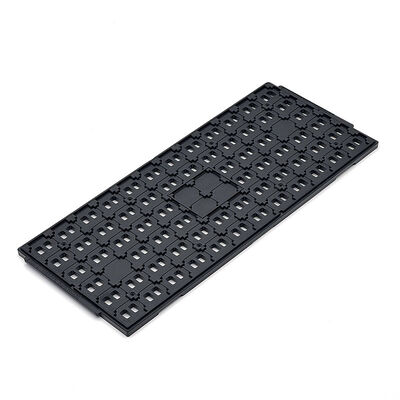

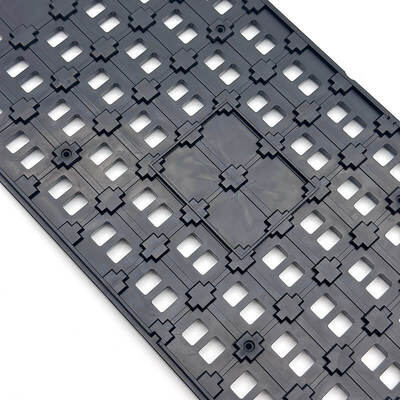

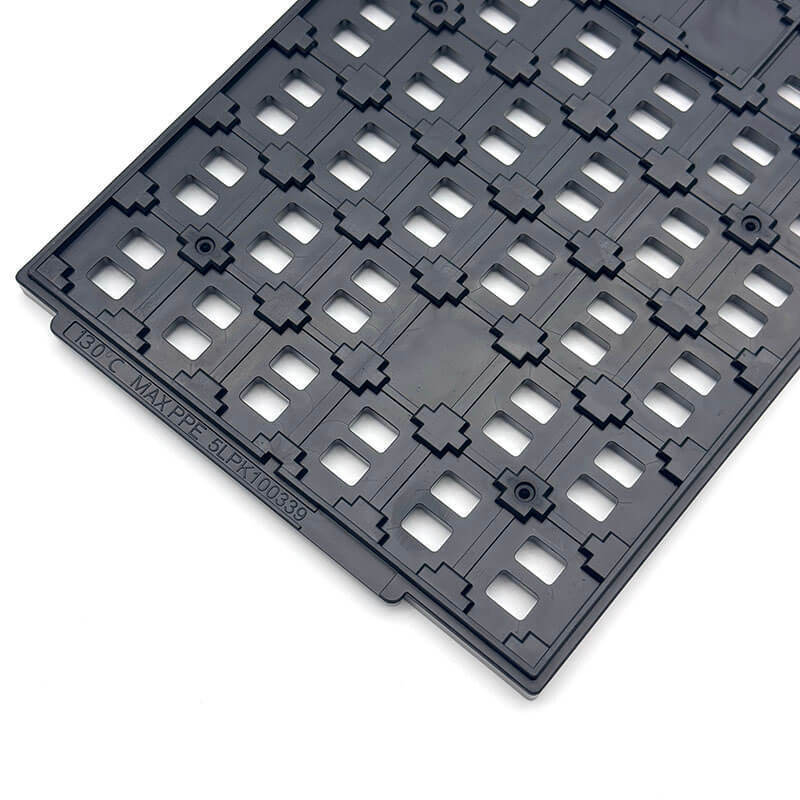

Thang IC JEDEC bền cho an toàn wafer và môi trường sạch

Thang IC JEDEC bền cho an toàn wafer và môi trường sạch

Tên thương hiệu: Hiner-pack
Số mẫu: HN25015
MOQ: 500
Giá: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Điều khoản thanh toán: T/T
Khả năng cung cấp: 2000 chiếc / ngày
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
ROHS, ISO
Trọng lượng khay:
Khác nhau, thường lên tới 500 gram mỗi khoang
Màu sắc:
Đen
Đảm bảo chất lượng:
Đảm bảo giao hàng, chất lượng đáng tin cậy
Kích thước khoang:
13×20,5×1,26 mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Loại khuôn:
tiêm
Tái sử dụng:
Đúng
Hình dạng khay:
hình chữ nhật
lớp học sạch sẽ:
Làm sạch chung và siêu âm
Loại IC:
BGA,QFP,QFN,LGA,PGA
Mức đóng gói:
Gói vận chuyển
Độ phẳng:
Ít hơn 0,76mm
Dung tích:
12X6=72 CÁI
chi tiết đóng gói:
thùng carton, pallet
Khả năng cung cấp:
2000 chiếc / ngày
Làm nổi bật:

Khay IC JEDEC đảm bảo an toàn cho wafer

,

khay IC môi trường sạch sẽ

,

khay wafer JEDEC bền

Mô tả sản phẩm
Khay IC JEDEC bền bỉ cho môi trường sạch và an toàn wafer
Bảo vệ các tấm bán dẫn mỏng manh trong môi trường sản xuất sạch sẽ. Cung cấp tính toàn vẹn cấu trúc đáng tin cậy để ngăn ngừa hư hỏng thành phần. Chịu được nhiệt độ cao lên tới 130°C để có hiệu suất công nghiệp ổn định. Bạn đang tìm giải pháp khay đáng tin cậy để xử lý wafer an toàn?

Phù hợp hoàn hảo với dây chuyền sản xuất tự động và hoạt động phòng sạch. Thực hiện đều đặn các quy trình chuyển và lưu trữ wafer. Thích ứng trơn tru với quy trình sản xuất chất bán dẫn đa dạng.

Hỗ trợ kích thước khoang và thiết kế bố trí tùy chỉnh hoàn toàn. Tuân thủ các tiêu chuẩn ngành về sản xuất sạch. Cung cấp các giải pháp phù hợp đáp ứng các yêu cầu sản xuất chất bán dẫn độc đáo.
Các tính năng/lợi ích chính
  • Tính toàn vẹn cấu trúc vững chắc
  • Chống bụi hiệu quả
  • Khả năng tương thích sản xuất sạch
  • Bảo vệ wafer đáng tin cậy
  • Thiết kế khoang và bố trí tùy chỉnh
Thông số kỹ thuật
Thương hiệu gói Hiner
Người mẫu HN25015
Vật liệu PPE
Loại gói JEDEC
Màu sắc Đen
Sức chống cự 1,0×10⁴ - 1,0×10¹¹ Ω
Kích thước đường viền 322,6×135,9×8,35 mm
Kích thước khoang 13×20,5×1.26mm
Ma trận QTY 12X6=72 CÁI
cong vênh TỐI ĐA 0,76mm
Dịch vụ Chấp nhận OEM, ODM
Tùy chọn bỏ túi tùy chỉnh Có sẵn
Ứng dụng
Phục vụ các hoạt động xử lý tấm bán dẫn, lắp ráp ở nhiệt độ cao, sản xuất trong phòng sạch và lưu trữ linh kiện. Thích ứng với dây chuyền sản xuất tự động, môi trường phòng sạch Cấp 100/1000 và hệ thống lắp ráp chính xác

Cũng được sử dụng trong chuyển giao wafer giữa các nhà máy, dịch vụ thử nghiệm của bên thứ ba và quản lý kho thiết bị thành phẩm. Phục vụ cho các nhà sản xuất thiết bị tích hợp, xưởng đúc chất bán dẫn và cơ sở sản xuất sạch.
Dịch vụ tùy chỉnh
Cung cấp tùy chỉnh phù hợp cho khay IC JEDEC. Hợp tác chặt chẽ với khách hàng để xác định bước của khoang, độ sâu của túi và phần gia cố cấu trúc cho các loại wafer cụ thể. Phát triển các biến thể vật liệu PPE chịu nhiệt độ cao để đáp ứng nhu cầu xử lý ở 130°C. Xác thực các nguyên mẫu thông qua các thử nghiệm chu kỳ rung và nhiệt độ, cung cấp các giải pháp khay được cá nhân hóa giúp nâng cao hiệu quả sản xuất sạch và bảo vệ các tấm bán dẫn trong suốt quá trình sản xuất.
Về chúng tôi:
Hiner-pack® được thành lập vào năm 2013. Đây là một doanh nghiệp công nghệ cao tích hợp Thiết kế, R&D, Sản xuất, Kinh doanh đóng gói và thử nghiệm vi mạch, cũng như quy trình chế tạo tấm bán dẫn trong xử lý, vận chuyển và vận chuyển tự động để cung cấp cho khách hàng dịch vụ chìa khóa trao tay.

Tại sao chọn chúng tôi:

  • Kinh nghiệm phong phú về khay gói JEDEC / IC / bánh quế
  • Khả năng thiết kế khuôn mẫu trong nhà
  • Phát triển nguyên mẫu nhanh
  • Quy trình QC nghiêm ngặt
  • Nguồn cung ổn định cho khách hàng bán dẫn toàn cầu
