Thang JEDEC cao cấp với chiều cao 0,40 inch cho loại tải module an toàn và tương thích phổ quát

Các khay JEDEC cao cấp đảm bảo vận chuyển cho các mô-đun và tập hợp dày

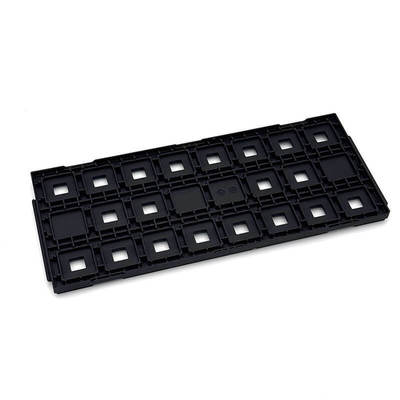

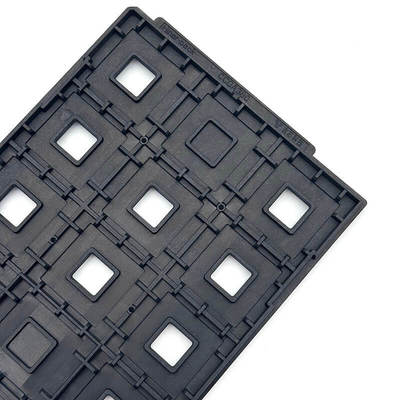

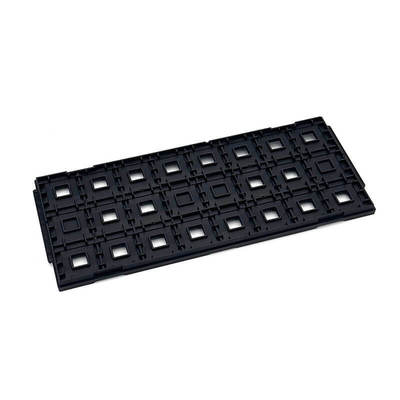

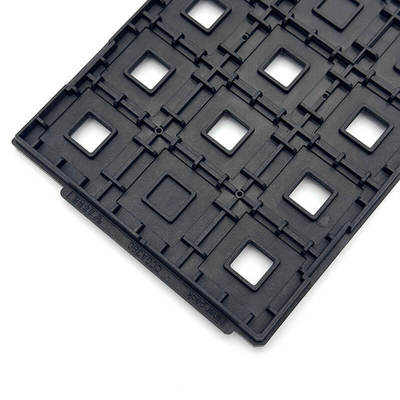

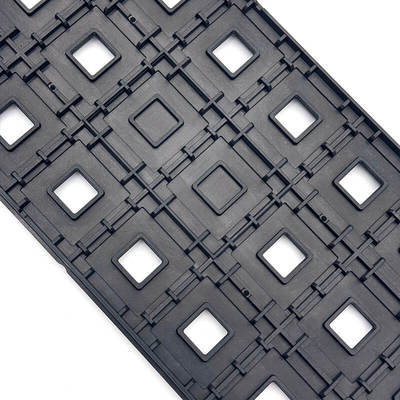

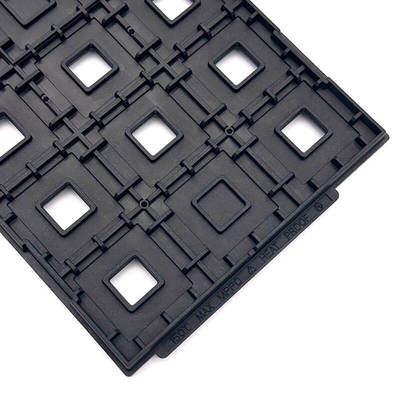

High-Profile JEDEC tray ma trận được thiết kế đặc biệt để đáp ứng nhu cầu xử lý và bảo vệ nghiêm ngặt của các thành phần dày hơn (cao), mô-đun,và các tập hợp vượt quá khoảng trống của khay hồ sơ thấp tiêu chuẩnVới độ dày tiêu chuẩn là 0,40 inch (10,16 mm), biến thể này đảm bảo độ trống dọc đầy đủ cho các thành phần như PLCC (Plastic Leaded Chip Carrier), CERQUAD,PGA mật độ cao (pin grid arrays)Giống như với tất cả các tiêu chuẩn JEDEC, đường viền bên ngoài vẫn cố định 12,7 x 5,35 inch (322,6 x 136mm),duy trì tính tương thích phổ quát của nó với cơ sở hạ tầng toàn cầu rộng lớn của thiết bị tự động hóa JEDECĐược xây dựng cho sức mạnh đặc biệt và sự ổn định kích thước, khay cao cấp là rất quan trọng để bảo vệ các thành phần có các tính năng dễ bị uốn cong hoặc va chạm,chẳng hạn như nhiều chân trên một thiết bị PGA hoặc cấu trúc phức tạp của một mô-đun được lắp ráp sẵnChúng thường được sản xuất từ các hợp chất đúc mạnh mẽ, an toàn ESD để đảm bảo cả bảo vệ cơ học và an toàn điện.

Đặc điểm:

Các khay JEDEC cao cấp được đặc trưng bởi độ bền tăng lên và khoảng trống dành riêng cho các thành phần phức tạp.
1. Khả năng dọc quan trọng: Chiều cao 0,40 inch là lợi ích chính, cung cấp không gian dọc cần thiết để bảo vệ các thành phần cao khỏi tiếp xúc với khay phía trên khi xếp chồng lên nhau.Điều này rất quan trọng đối với các gói như PLCC, nơi các đường dẫn J kéo dài dưới thân, hoặc cho các gói PGA có mảng chân dài.
2. Hoàn toàn tương thích (ngoài): Mặc dù tăng độ dày, cố định $ 12.7 x 5.35 $ inch dấu chân đảm bảo tích hợp liền mạch vào tất cả các hệ thống thức ăn JEDEC tương thích, stackers,và dung dịch lưu trữ khôĐiều này loại bỏ sự cần thiết cho các phần cứng tự động hóa độc đáo, cao cấp.
3. An ninh Stack nâng cao: Các khay cao sử dụng các tính năng ngăn xếp tương tự như các phiên bản thấp, đảm bảo rằng nặng hơn,Thẻ lớn hơn và nội dung của chúng vẫn ổn định và an toàn, ngay cả khi được xếp chồng lên nhau để lưu trữ hoặc vận chuyển.

Các thông số kỹ thuật:

Ứng dụng:

Việc áp dụng các khay JEDEC cao cấp tập trung vào việc đảm bảo và tiêu chuẩn hóa dòng chảy của các thành phần lớn hơn và cao hơn.

• Quản lý các IC chuyên ngành
• Phân phối mô-đun và lắp ráp
• Kiểm tra và lập trình thành phần
• Các thành phần lớn không truyền thống

Tùy chỉnh:

Khối lượng bên trong được cung cấp bởi hồ sơ cao cho phép tùy chỉnh rộng rãi để đảm bảo hình học thành phần phức tạp.

• Thiết kế khoang sâu: Chiều cao bổ sung cho phép các khoang sâu, được đúc tùy chỉnh để đóng gói hoàn toàn và bảo vệ toàn bộ cơ thể của một thành phần cao.
• Bảo vệ chân được nhắm mục tiêu: Đối với các loại thành phần cao, tế bào có thể được thiết kế để chỉ tiếp xúc với thân cứng của thành phần,đảm bảo rằng các dây dẫn nhạy cảm hoặc các yếu tố cấu trúc hoàn toàn không tiếp xúc.
• Thông số kỹ thuật vật liệu cho trọng lượng: Do các thành phần cao cấp thường nặng hơn, tùy chỉnh có thể liên quan đến việc xác định các hợp chất đúc mạnh hơn.
