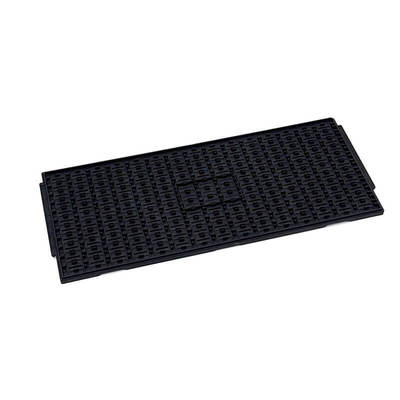

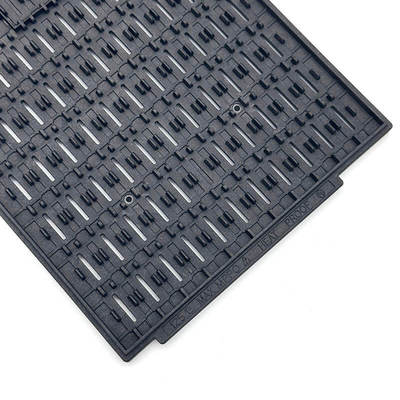

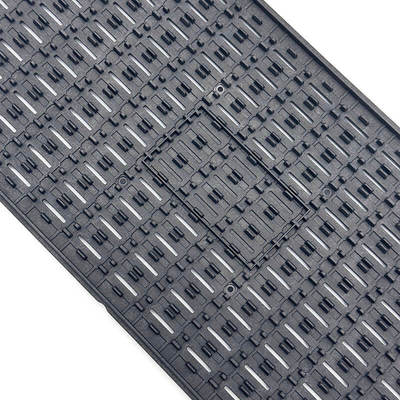

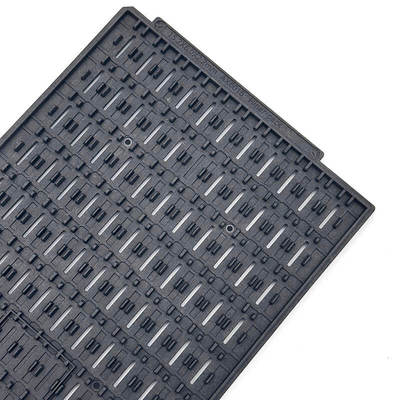

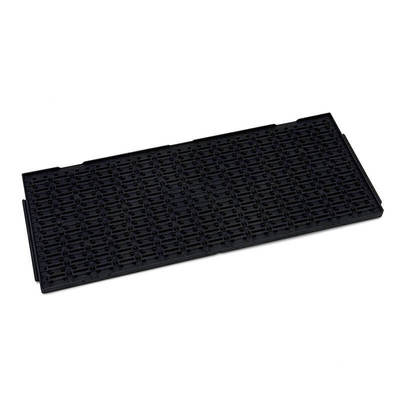

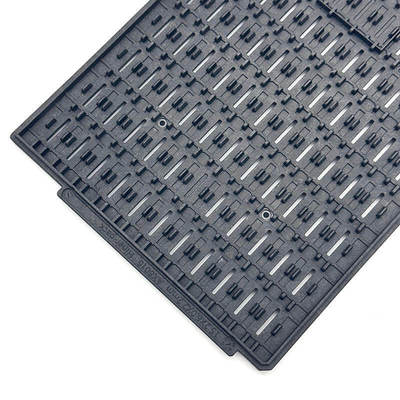

Thang JEDEC có hồ sơ thấp với độ phẳng dưới 0,76mm và các dấu pin 1 cho các thành phần IC mật độ cao

Các khay JEDEC có hồ sơ thấp bằng nhựa mang chứa mật độ cao cho các thành phần IC

Thang ma trận JEDEC Low-Profile, với độ dày tiêu chuẩn 0,25 inch (6,35 mm), là con ngựa của dây chuyền lắp ráp vi điện tử.Mảng đặc biệt này được thiết kế để chứa 90% của tất cả các thành phần tiêu chuẩn chiều cao, bao gồm các gói phổ biến như BGA (Ball Grid Array), CSP (Chip Scale Package), TQFP (Thin Quad Flat Package) và SOIC (Small Outline Integrated Circuit).Nền tảng của hệ thống này là 12.7 x 5.35 inch (322.6 x 136mm) kích thước đường viền toàn cầu, đảm bảo một giao diện phổ quát với xử lý tự động và thiết bị cho ăn.các khay hồ sơ thấp tối đa hóa dung lượng lưu trữ dọc và cho ăn, một yếu tố quan trọng trong môi trường sản xuất khối lượng lớn.Polymers an toàn ESD ủ thường màu đen vì tính dẫn điện ủ để bảo vệ các IC nhạy cảm khỏi xả tĩnhThiết kế của chúng tập trung vào xoắn tối thiểu và độ ổn định kích thước vượt trội,đảm bảo rằng vị trí chính xác (lớp vuông) của mỗi túi thành phần vẫn chính xác cho các hoạt động chọn và đặt tự động tốc độ cao.

Tính năng & Lợi ích:

Các khay JEDEC có hồ sơ thấp cung cấp sự cân bằng giữa lưu trữ mật độ cao và xử lý thành phần chính xác.

1. Tối ưu hóa mật độ dọc

2. Hiệu quả thu hút chân không

3. Pin 1 và điểm định hướng

4. Ghi trộn Ghi đắp

Các thông số kỹ thuật:

Ứng dụng:

Các khay JEDEC có hồ sơ thấp là không thể thiếu cho nhiều quy trình sản xuất quan trọng.

2. Bộ sưu tập SMT khối lượng lớn

2. Kiểm tra thành phần

3. Thiết bị nhạy cảm với độ ẩm (MSD) xử lý

Tùy chỉnh:

Tính linh hoạt của ma trận bên trong là chìa khóa để phục vụ nhiều thành phần phù hợp với hồ sơ thấp.

• Thiết kế cụ thể của BGA: Đối với các gói BGA, đòi hỏi phải kiểm tra các quả cầu hàn, thiết kế tế bào bên trong thường được tùy chỉnh để làm cho khay "bật"." Điều này cho phép các thành phần được tải mặt lên để chế biến và sau đó nhanh chóng lật và an toàn mặt xuống trong cùng một khay để lưu trữ hoặc kiểm tra.
• Tối ưu hóa hình học tế bào: Capacity (số phần tối đa) được tùy chỉnh hoàn toàn dựa trên kích thước và hình học của thành phần, tối đa hóa việc sử dụng 12,7 x 5.Dấu chân 35 inch cho một thiết bị cụ thể. Tùy chỉnh đảm bảo một phù hợp chặt chẽ, an toàn cho các thiết bị không chì như QFN và LGA, ngăn chặn bất kỳ chuyển động.
• Thiết kế vật liệu: Các tùy chọn vật liệu tùy chỉnh có sẵn để phù hợp với các yêu cầu của quy trình.tùy biến cho phép lựa chọn vật liệu có khả năng chống hóa học chuyên biệt cho các quy trình làm sạch cụ thể hoặc các tính chất nâng cao cho sự tương thích đánh dấu tia UV hoặc laser.
• Không gian khắc và đánh dấu: Các khay cung cấp không gian được chỉ định cho khắc vĩnh viễn, tùy chỉnh hoặc đánh dấu (ví dụ: logo, số phần,hoặc chuỗi) để hỗ trợ quản lý hàng tồn kho và khả năng truy xuất trong suốt quá trình sản xuất.
