| Tên thương hiệu: | Hiner-pack |
| Số mẫu: | HN24145 |
| MOQ: | 1000 |
| giá bán: | $1.5~$6(Prices Are Determined According To Different Incoterms And Quantities） |
| Điều khoản thanh toán: | 100% Prepayment |
| Khả năng cung cấp: | 2000PCS/Day |

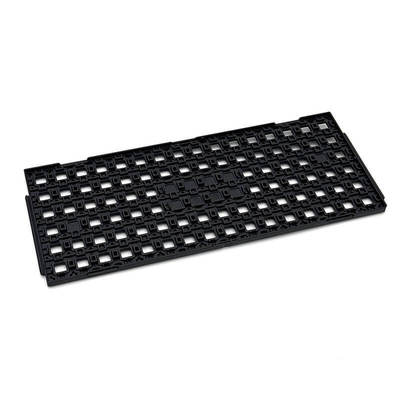

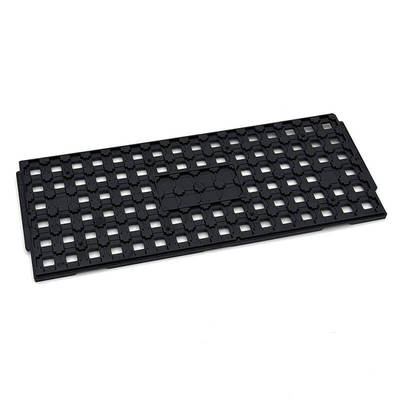

JEDEC Standard ESD Safe Matrix Trays cho xử lý IC tự động
Khung ma trận tiêu chuẩn JEDEC đại diện cho một tiêu chuẩn quan trọng trong ngành công nghiệp vi điện tử, thiết lập các thông số kỹ thuật cho việc xử lý, vận chuyển và lưu trữ an toàn của mạch tích hợp (IC),mô-đun, và các thành phần nhạy cảm. Những người mang tiêu chuẩn này thường được gọi là khay "ma trận" do sự sắp xếp chính xác của các thành phần nằm trong túi định vị,Định nghĩa bằng hàng và cộtTính năng xác định của tất cả các khay tiêu chuẩn JEDEC là kích thước đường viền thống nhất toàn cầu của 12,7 x 5,35 inch (322,6 x 136mm).Sự nhất quán chiều không thay đổi này làm cho chúng trở thành ngôn ngữ phổ quát cho hoạt động thiết bị tự động trên toàn thế giới.

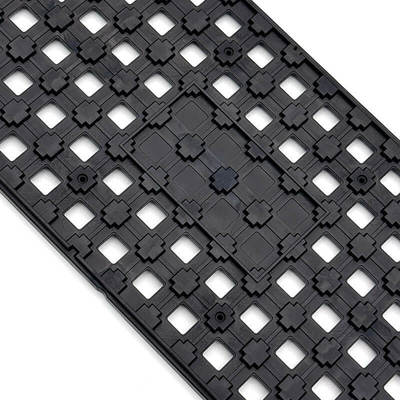

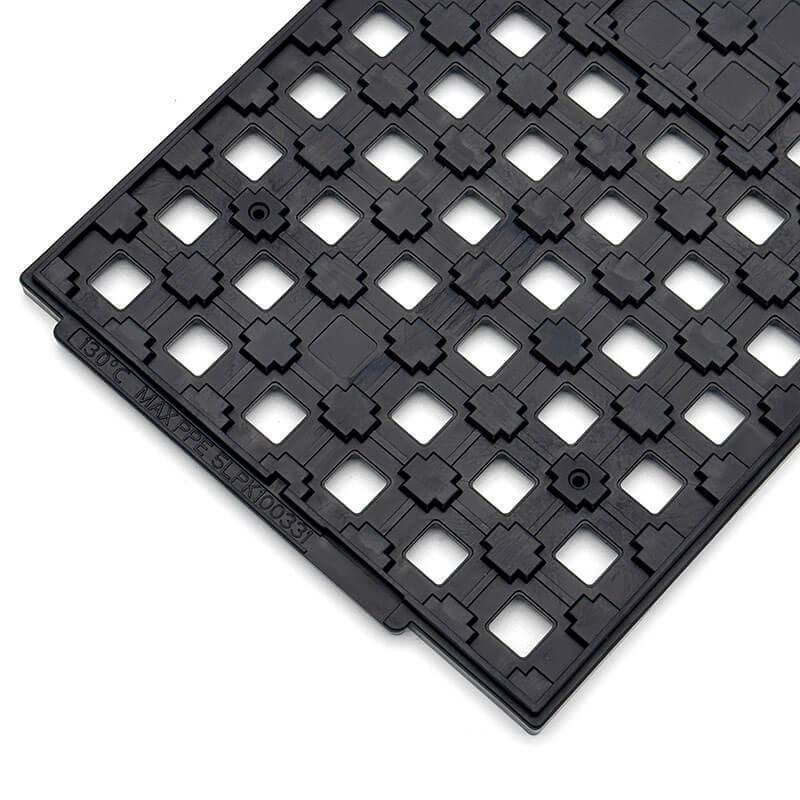

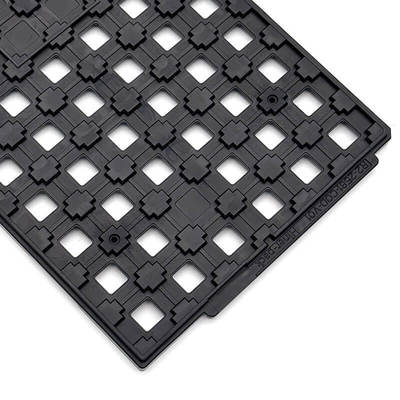

Các khay JEDEC kết hợp nhiều tính năng kỹ thuật được tối ưu hóa cho tự động hóa khối lượng lớn và an toàn thành phần.truy cập ngay lập tức vào thiết bị và phụ kiện toàn cầu được đảm bảoCác yếu tố thiết kế quan trọng tạo điều kiện cho tự động hóa liền mạch.Khu vực trung tâm của khay có các tế bào phẳng được tạo ra đặc biệt cho việc xử lý tự động thông qua các công cụ lấy chân không, đảm bảo chuyển giao thành phần đáng tin cậy. Đối với sự sắp xếp cơ học, một tính năng có vỏ riêng biệt (phần vỏ) được khắc vào một bên,cho phép sử dụng một chân định vị để cố định cơ học định hướng chính xác trong khi sử dụngMột trợ giúp trực quan quan trọng là khung 45 độ nằm ở một góc, cung cấp một chỉ báo trực quan rõ ràng cho định hướng Pin 1 của các thành phần trong ma trận.
| Thương hiệu | Bao gồm: |
| Mô hình | HN24145 |
| Vật liệu | PPE |
| Loại gói | Thành phần IC |
| Màu sắc | Màu đen |
| Kháng chiến | 1.0x10e4-1.0x10e11Ω |
| Kích thước dòng phác thảo | 322.6x135.9x7.62mm |
| Kích thước khoang | 13*13*2.11mm |
| Ma trận QTY | 6*16=96PCS |
| Phẳng | MAX 0,76mm |
| Dịch vụ | Chấp nhận OEM, ODM |
| Giấy chứng nhận | RoHS, IOS |
1. Kiểm tra và lắp ráp tự động: Chúng được sử dụng chuyên sâu nhất trong các quy trình thử nghiệm và lắp ráp tự động.BGA) và thiết bị không chì (LGA), QFN), được trình bày cho máy chọn và đặt trong một định dạng ma trận chính xác, có thể đọc được bằng máy.
2Giao thông toàn cầu và lưu trữ an toàn: Các bộ phận được tải vào khay JEDEC xếp chồng lên nhau cung cấp một giải pháp dễ dàng, hiệu quả và bảo vệ cao cho lưu trữ và hậu cần toàn cầu.Tính năng xếp chồng bản chất cho phép mỗi khay liên tiếp hoạt động như một vỏ bảo vệ cho một bên dưới nó.
3- Hoàn hợp quá trình: Các khay hoạt động như một người mang các thành phần thông qua các bước sản xuất khác nhau, có thể bao gồm các quy trình nhiệt độ cao như nướng (tùy thuộc vào vật liệu,như khay nhiệt độ trung bình lên đến 140 °C) hoặc các quy trình làm sạch.
4. Tính tương thích của các thành phần: Ngoài các IC truyền thống (như QFP, BGA, TSOP, PGA vv), khay JEDEC cũng được sử dụng cho các thành phần điện tử không truyền thống bao gồm đầu nối, PCB, MEMS, ống kính,Các bộ phận đồng hồ, và thậm chí đá tổng hợp, tận dụng các thiết bị tự động hóa tiêu chuẩn.
