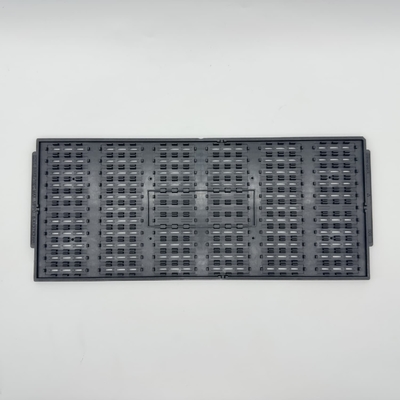

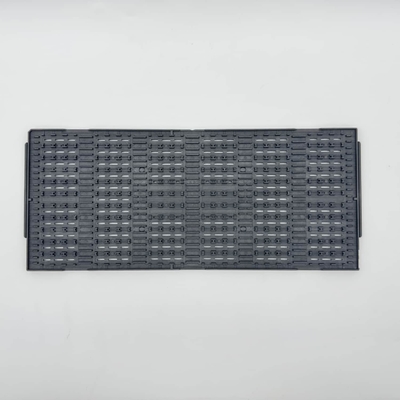

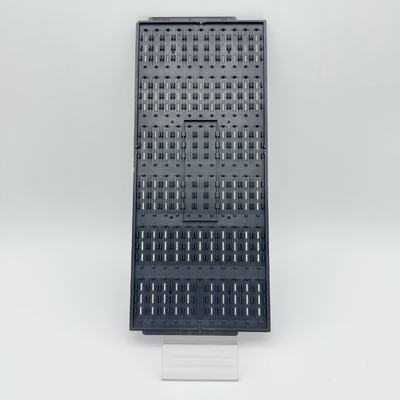

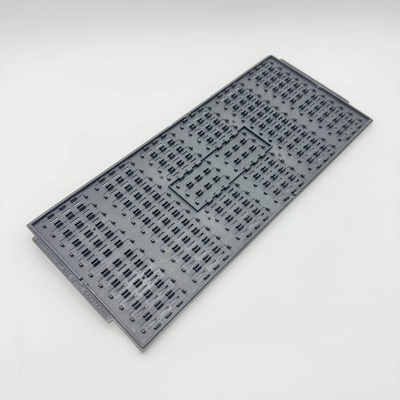

Các khay Jedec tùy chỉnh phù hợp với Rohs Giải pháp đóng gói cuối cùng cho các mặt hàng nhạy cảm với ESD

Mô tả sản phẩm:

•Các khay ma trận JEDEC có kích thước phác thảo tiêu chuẩn 12,7 x 5,35 inch (322,6 x 136mm).TQFPCác khay hồ sơ thấp với độ dày 0,25 inch (6,35 mm) phù hợp với 90% các thành phần tiêu chuẩn, trong khi phiên bản hồ sơ cao 0,40 inch (10,0 mm)16mm) có sẵn cho các thành phần dày hơn như PLCC, CERQUAD, và PGA.

•Thiết kế của khay JEDEC được suy nghĩ cẩn thận để dễ dàng xử lý và định hướng các thành phần.cho phép xử lý tự động bằng cách sử dụng các công cụ lấy chân khôngMột tính năng có vòm ở một bên cho phép sử dụng một chân để cố định cơ học định hướng chính xác của các thành phần,trong khi một chamfer 45 độ trong một góc phục vụ như một chỉ số trực quan của hướng Pin 1.

•Khả năng xếp chồng là một tính năng chính của khay JEDEC, cho phép chúng được xếp chồng trong cùng một gia đình thiết bị và mô hình của nhà sản xuất.Điều quan trọng cần lưu ý là trộn khay từ các nhà sản xuất khác nhau không được khuyến cáoTrong khi các khay JEDEC có thể được xếp chồng lên một vài feet cao, thực tiễn tiêu chuẩn giới hạn xếp chồng lên 5 đến 7 khay.

Các thông số kỹ thuật:

Ứng dụng:

• Khi JEDEC phát triển phác thảo tiêu chuẩn của khay ma trận, tất cả các trọng tâm được đặt vào kích thước bên ngoài và các tính năng.Điều này để lại cánh cửa mở cho các đường viền mảng mảng được sử dụng cho một loạt các sản phẩm và thành phần không giới hạn.

• Các khay JEDEC đầu tiên được thiết kế cho ngành công nghiệp bán dẫn.Điều này tiếp tục là việc sử dụng phổ biến nhất với khay được sử dụng cho các thiết bị xuyên lỗ như PGA, gói DIP và TO; thiết bị gắn bề mặt như gói QFP, BGA, TSOP và FP; và các thiết bị không chì như gói LGA, QFN và LCC.

FAQ:

Q: Làm thế nào tôi có thể có được một báo giá?

A:Vui lòng cung cấp chi tiết các yêu cầu của bạn rõ ràng nhất có thể. gửi cho anh lời đề nghị lần đầu tiên.

Để mua hoặc thảo luận thêm, tốt hơn là liên hệ với chúng tôi bằng Skype / Email / Phone / Whatsapp, trong trường hợp có bất kỳ sự chậm trễ nào.

Q: Sẽ mất bao lâu để nhận được phản hồi?

A:Chúng tôi sẽ trả lời bạn trong vòng 24 giờ trong ngày làm việc.

Q: Chúng tôi cung cấp loại dịch vụ nào?

A:Chúng tôi có thể thiết kế bản vẽ IC Tray trước dựa trên mô tả rõ ràng của bạn về IC hoặc thành phần.Cung cấp dịch vụ một cửa từ thiết kế đến đóng gói và vận chuyển.

Q: Điều khoản giao hàng của bạn là gì?

A:Chúng tôi chấp nhận EXW, FOB, CIF, DDU, DDP v.v. Bạn có thể chọn loại thuận tiện nhất hoặc hiệu quả chi phí cho bạn.

Q: Làm thế nào để đảm bảo chất lượng?

A:Các mẫu của chúng tôi thông qua kiểm tra nghiêm ngặt, các sản phẩm hoàn thành tuân thủ các tiêu chuẩn JEDEC quốc tế, để đảm bảo tỷ lệ đủ điều kiện 100%.
