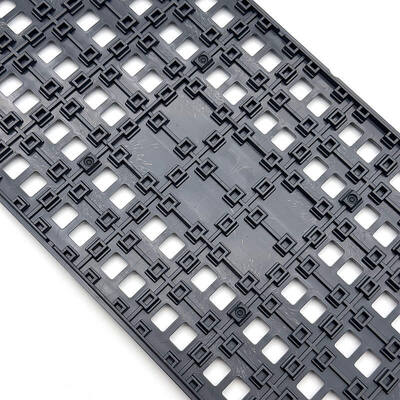

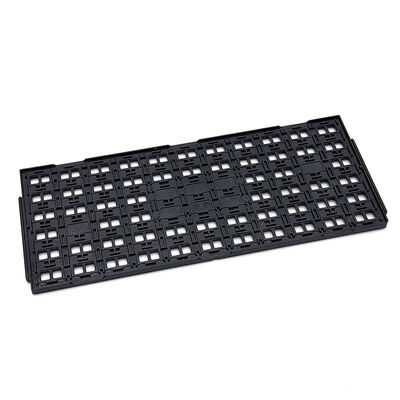

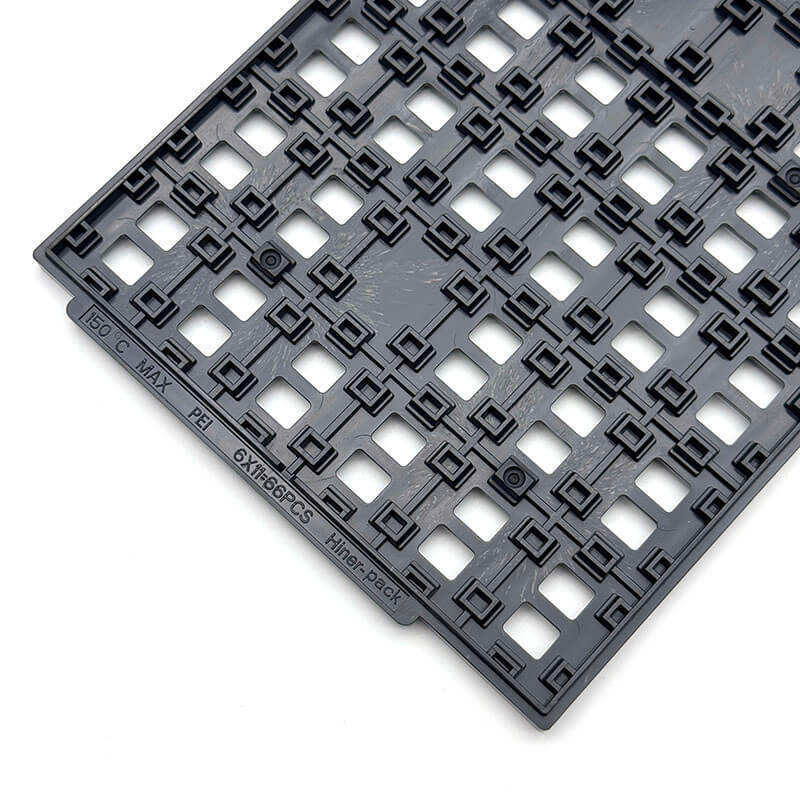

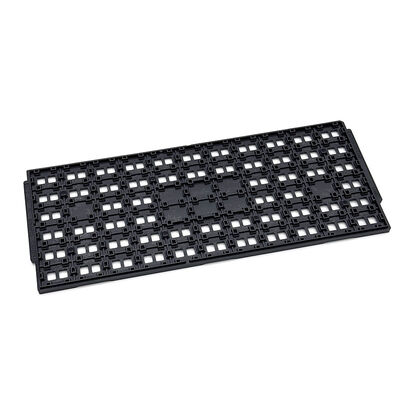

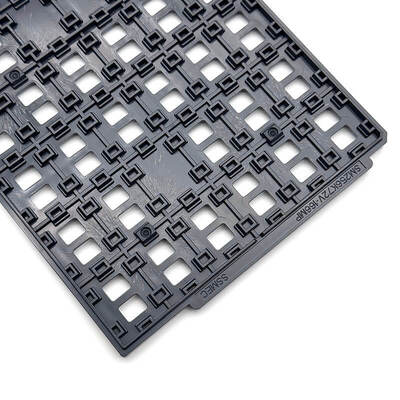

Thẻ JEDEC chính xác cao cho IC pitch mịn

Thẻ JEDEC chính xác cao cho IC pitch mịn

Tên thương hiệu: Hiner-pack
Số mẫu: HN24239
MOQ: 500 chiếc
giá bán: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Điều khoản thanh toán: T/T
Khả năng cung cấp: 2000 chiếc / ngày
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
ROHS, ISO
Trọng lượng khay:
Khác nhau, thường lên tới 500 gram mỗi khoang
Màu sắc:
Thường có màu đen hoặc xám đen để bảo vệ ESD
Đảm bảo chất lượng:
Đảm bảo giao hàng, chất lượng đáng tin cậy
Kích thước khoang:
14x22x1,96mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Loại khuôn:
tiêm
Tái sử dụng:
Đúng
Hình dạng khay:
hình chữ nhật
lớp học sạch sẽ:
Làm sạch chung và siêu âm
Loại IC:
BGA,QFP,QFN,LGA,PGA
Mức đóng gói:
Gói vận chuyển
Độ phẳng:
Ít hơn 0,76mm
Dung tích:
6x11=66 CÁI
chi tiết đóng gói:
thùng carton, pallet
Khả năng cung cấp:
2000 chiếc / ngày
Làm nổi bật:

Thẻ IC JEDEC an toàn ESD

,

khay lưu trữ IC pitch mịn

,

khay JEDEC tương thích với tự động hóa

Mô tả sản phẩm
Khay JEDEC có độ chính xác cao cho IC bước chân nhỏ

Cần một bộ phận mang đáng tin cậy cho các IC bước chân nhỏ tinh vi của bạn? Khay JEDEC của chúng tôi được thiết kế để bảo vệ và hiệu suất tối đa trong sản xuất bán dẫn.


Khi các IC của bạn yêu cầu định vị chính xác hoặc có kích thước không chuẩn, chúng tôi khuyên dùng khay JEDEC tùy chỉnh hoàn toàn phù hợp với các bộ phận của bạn. Thiết kế ngăn tùy chỉnh của chúng tôi tối ưu hóa khoảng cách khoang để xử lý tự động nhặt và đặt mượt mà, tối đa hóa dung lượng lưu trữ trên mỗi khay và đảm bảo các IC bước chân nhỏ của bạn được giữ an toàn trong suốt quá trình sản xuất. Giải pháp này không chỉ bảo vệ các thiết bị bán dẫn nhạy cảm của bạn mà còn đáp ứng các yêu cầu đóng gói của bạn với sản xuất có độ chính xác cao, hiệu quả về chi phí.


Khay JEDEC là bộ phận mang quan trọng cho các IC bước chân nhỏ, chất bán dẫn và các bộ phận điện tử, được sử dụng để xử lý tự động, kiểm tra, vận chuyển và lưu trữ dài hạn. Do đó, mỗi khoang trong khay của chúng tôi được gia công chính xác để phù hợp với kích thước chính xác của các IC cụ thể của bạn. Vật liệu an toàn ESD và kiểm soát độ phẳng nghiêm ngặt đảm bảo bảo vệ tĩnh điện và định vị ổn định, làm cho tùy chỉnh trở thành giải pháp đóng gói lý tưởng cho các ứng dụng bán dẫn có độ chính xác cao.

Các tính năng / Lợi ích chính
  • Khoang có độ chính xác cao cho IC bước chân nhỏ (≤0,5 mm)
  • An toàn ESD với điện trở bề mặt 1E4–1E11 Ω
  • Tương thích với hệ thống xử lý tự động
  • Hoàn toàn ngăn tùy chỉnh
  • Vật liệu bền cho vòng đời dài
Thông số kỹ thuật
Thương hiệu Hiner-pack
Mẫu mã  HN24239
Chất liệu  ABS
Loại gói JEDEC
Màu sắc Đen
Điện trở 1,0×10⁴ - 1,0×10¹¹ Ω
Kích thước đường viền 322,6×135,9×7,62 mm
Kích thước khoang 14x22x1,96 mm
Số lượng ma trận 6x11=66 chiếc
Độ cong vênh TỐI ĐA 0,76mm
Dịch vụ Chấp nhận OEM, ODM
Tùy chọn khoang tùy chỉnh Có sẵn
Ứng dụng
Khay JEDEC được sử dụng rộng rãi cho bảo vệ IC trong quá trình sản xuất và vận chuyển, đặc biệt đối với các thiết bị nhạy cảm với ESD
  • Đóng gói IC bước chân nhỏ (QFN, BGA, CSP)
  • Hệ thống nhặt và đặt tự động
  • Kiểm tra & thử nghiệm bán dẫn
  • Logistics và lưu trữ IC
Đóng gói & Vận chuyển / Dịch vụ
Khay JEDEC có độ chính xác cao của chúng tôi được đóng gói trong vật liệu chống tĩnh điện bền, an toàn ESD với thiết kế xếp chồng khóa an toàn và các miếng đệm hấp thụ sốc, đảm bảo bảo vệ tối đa chống hư hỏng vật lý, phóng tĩnh điện và nhiễm bẩn trong quá trình vận chuyển và lưu trữ.

Tất cả các lô hàng đều được theo dõi đầy đủ và xử lý bởi các nhà cung cấp logistics toàn cầu đáng tin cậy, đảm bảo giao hàng đáng tin cậy, đúng giờ trên toàn thế giới đến cơ sở của bạn. Chúng tôi cung cấp các tùy chọn vận chuyển linh hoạt để đáp ứng nhu cầu sản xuất khẩn cấp của bạn, bao gồm vận chuyển nhanh cho các đơn hàng gấp và tài liệu vận chuyển toàn diện để hợp lý hóa thủ tục hải quan cho các đơn hàng quốc tế.
Về chúng tôi:
Hiner-pack® được thành lập vào năm 2013. Đây là một doanh nghiệp công nghệ cao tích hợp Thiết kế, Nghiên cứu & Phát triển, Sản xuất, Bán hàng về đóng gói và thử nghiệm IC, cũng như quy trình sản xuất tấm bán dẫn trong xử lý tự động, mang và vận chuyển để cung cấp cho khách hàng các dịch vụ trọn gói.

Tại sao chọn chúng tôi:

  • Kinh nghiệm phong phú trong khay JEDEC / IC / waffle pack
  • Khả năng thiết kế khuôn mẫu nội bộ
  • Phát triển mẫu nhanh
  • Quy trình QC nghiêm ngặt
  • Nguồn cung ổn định cho khách hàng bán dẫn toàn cầu
