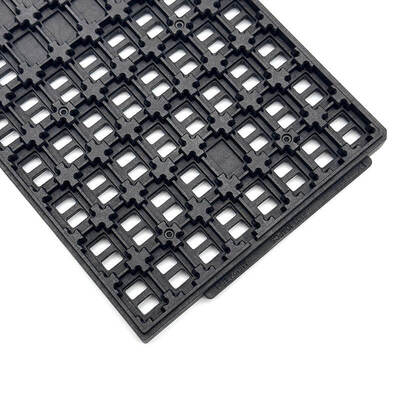

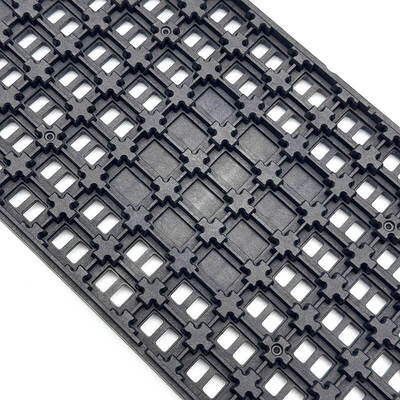

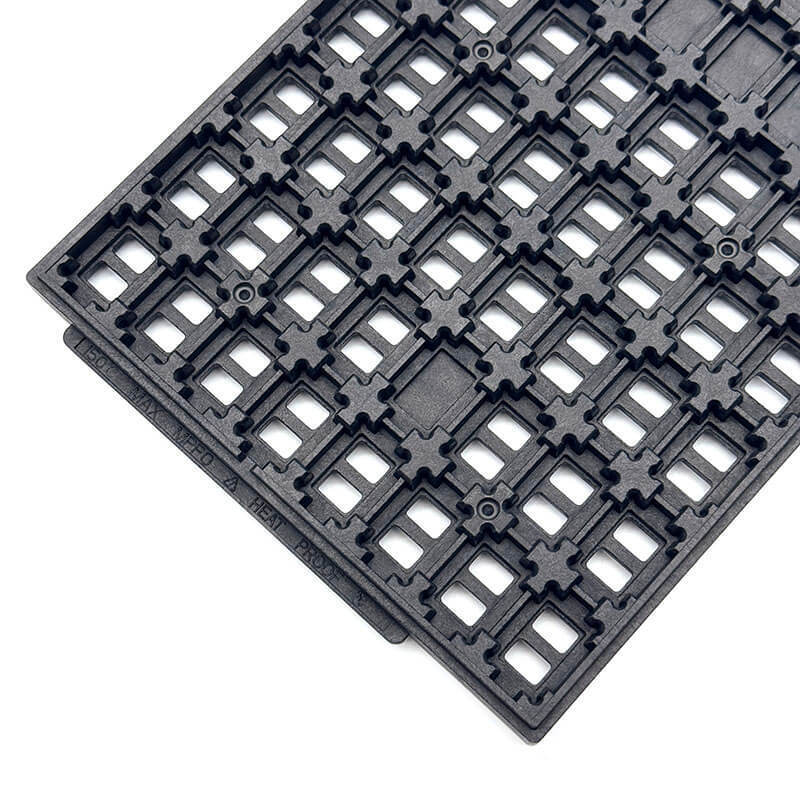

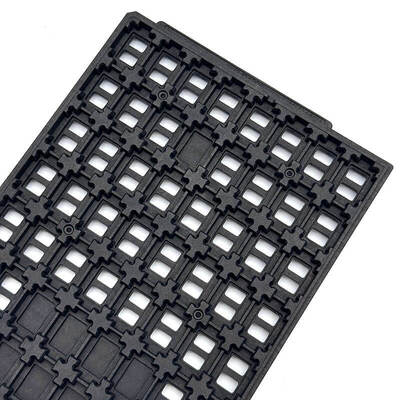

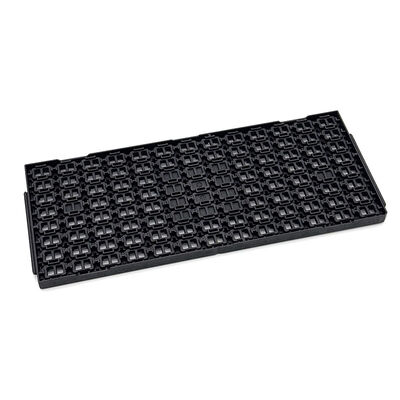

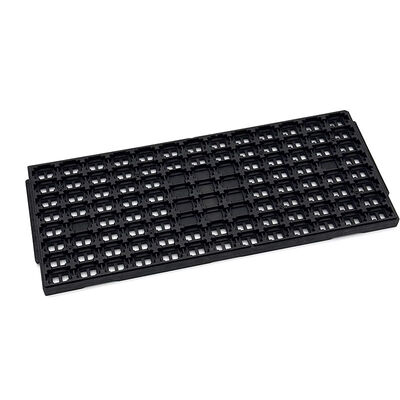

Các khay JEDEC chính xác cao bảo vệ các IC khỏi bị ô nhiễm và hư hại

Các khay JEDEC chính xác cao bảo vệ các IC khỏi bị ô nhiễm và hư hại

Tên thương hiệu: Hiner-pack
Số mẫu: HN24234
MOQ: 500 chiếc
giá bán: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Điều khoản thanh toán: T/T
Khả năng cung cấp: 2000 chiếc / ngày
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
ROHS, ISO
Trọng lượng khay:
Khác nhau, thường lên tới 500 gram mỗi khoang
Màu sắc:
Thường có màu đen hoặc xám đen để bảo vệ ESD
Đảm bảo chất lượng:
Đảm bảo giao hàng, chất lượng đáng tin cậy
Kích thước khoang:
17x10,5x5,17 mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Loại khuôn:
tiêm
Tái sử dụng:
Đúng
Hình dạng khay:
hình chữ nhật
lớp học sạch sẽ:
Làm sạch chung và siêu âm
Loại IC:
BGA,QFP,QFN,LGA,PGA
Mức đóng gói:
Gói vận chuyển
Độ phẳng:
Ít hơn 0,76mm
Dung tích:
8x13=104 chiếc
chi tiết đóng gói:
thùng carton, pallet
Khả năng cung cấp:
2000 chiếc / ngày
Làm nổi bật:

Thẻ BGA JEDEC với rãnh V

,

Thang IC CSP để bảo vệ chính xác

,

Thang IC JEDEC với rãnh V

Mô tả sản phẩm
Các khay JEDEC chính xác cao bảo vệ các IC khỏi bị ô nhiễm và hư hại
Được thiết kế cho môi trường phòng sạch bán dẫn cao cấp, những khay JEDEC này được thiết kế để đáp ứng các yêu cầu kiểm soát ô nhiễm nghiêm ngặt,giảm thiểu sự tích tụ hạt và đảm bảo tính toàn vẹn của IC từ sản xuất đến giao hàng.

Được xây dựng với các khoang chính xác cao và cấu trúc rãnh V an toàn, chúng ngăn chặn chuyển động chip, trầy xước, và thiệt hại cơ học, ngay cả trong quá trình sản xuất khối lượng lớn, xử lývà vận chuyển đường dài.

Lý tưởng cho các gói IC, BGA và CSP độ mỏng, các khay này cung cấp bảo vệ đáng tin cậy, giảm rủi ro mất năng suất và hỗ trợ chất lượng nhất quán trong các ứng dụng bán dẫn nhạy cảm.
Tính năng chính/Lợi ích
  • Kháng tĩnh
  • ESD-safe
  • Không bị ô nhiễm
  • Các hạt thấp
  • Độ chính xác cao
Thông số kỹ thuật
Thương hiệu Bao gồm:
Mô hình HN24234
Vật liệu MPPO
Loại gói JEDEC
Màu sắc Màu đen
Kháng chiến 1.0×104 - 1.0×1011 Ω
Kích thước dòng phác thảo 322.6 × 135,9 × 12,19 mm
Kích thước khoang 17x10,5x5,17 mm
Ma trận QTY 8x13 = 104 PCS
Warpage MAX 0,76mm
Dịch vụ Chấp nhận OEM, ODM
Tùy chọn túi tùy chỉnh Có sẵn
Ứng dụng
Các khay JEDEC được sử dụng rộng rãi choBảo vệ IC trong quá trình sản xuất và vận chuyển, đặc biệt cho các thiết bị nhạy cảm với ESD. Chúng đặc biệt phù hợp với việc xử lý và lưu trữ các thành phần nhạy cảm với ESD,nơi ngay cả sự tích tụ hạt nhỏ hoặc vết trầy xước có thể ảnh hưởng đến hiệu suất và năng suất thiết bị.
  • Sản xuất và lắp ráp bán dẫn
  • Các gói BGA / CSP
  • IC âm thanh mịn
  • Giao thông và lưu trữ linh kiện an toàn
Bao bì và vận chuyển/ Dịch vụ
Các khay matrix của chúng tôi được đóng gói cẩn thận để đảm bảo chúng đến trong tình trạng hoàn hảo, sẵn sàng để sử dụng trong phòng sạch và môi trường sản xuất của bạn.vật liệu chống tĩnh, với các lớp xếp chồng bảo vệ và chốt đệm để ngăn ngừa vết trầy xước, ô nhiễm và hư hại trong quá trình vận chuyển.

Đối với giao hàng toàn cầu, chúng tôi làm việc với các đối tác hậu cần đáng tin cậy để cung cấp dịch vụ vận chuyển đáng tin cậy, theo dõi trên toàn thế giới.chúng tôi đảm bảo đơn đặt hàng của bạn được xử lý một cách cẩn thận và giao theo lịch trình, để bạn có thể giữ cho các dây chuyền sản xuất của bạn chạy mà không bị trì hoãn.

Về chúng tôi:
Hiner-pack® được thành lập vào năm 2013. Nó là một doanh nghiệp công nghệ cao tích hợp thiết kế, R & D, sản xuất, bán hàng của bao bì IC và thử nghiệm,cũng như quá trình chế tạo wafer bán dẫn trong xử lý tự động, vận chuyển, và vận chuyển đếncung cấp cho khách hàng các dịch vụ chìa khóa.

Tại sao chọn chúng tôi:

  • Kinh nghiệm phong phú trongJEDEC / IC / khay đóng gói waffle
  • Khả năng thiết kế khuôn nội bộ
  • Phát triển nguyên mẫu nhanh
  • Quá trình kiểm soát chất lượng nghiêm ngặt
  • Cung cấp ổn định cho khách hàng bán dẫn toàn cầu
